آموزش مشاهده موج سینوسی با اسیلسکوپ

آموزش مشاهده موج سینوسی با اسیلسکوپ؛ قدم به قدم برای تازه‌کارها

یکی از رایج‌ترین تمرین‌ها برای کار با اسیلسکوپ، مشاهده موج سینوسی روی صفحه نمایشه. چه تازه وارد دنیای الکترونیک شده باشی، چه بخوای سیگنال رو تو یه مدار واقعی بررسی کنی، لازمه بدونی چطور یه موج سینوسی رو درست تنظیم و مشاهده کنی. تو این مقاله، مرحله‌به‌مرحله نحوه اتصال، تنظیمات و نکات مربوط به مشاهده موج سینوسی با اسیلسکوپ رو بهت آموزش می‌دیم. در ضمن اگه دنبال خرید تجهیزات تست و اندازه‌گیری هستی، فروشگاه الک ملکترونیک بهترین گزینه برای شروعه!

موج سینوسی چیه؟

موج سینوسی (Sine Wave) یک نوع سیگناله که به طور پیوسته بالا و پایین می‌ره و شکلش مثل یه موج نرم و منظم روی صفحه اسیلسکوپه. این نوع موج در منابع تغذیه، مدارهای صوتی و مخابراتی زیاد استفاده می‌شه.

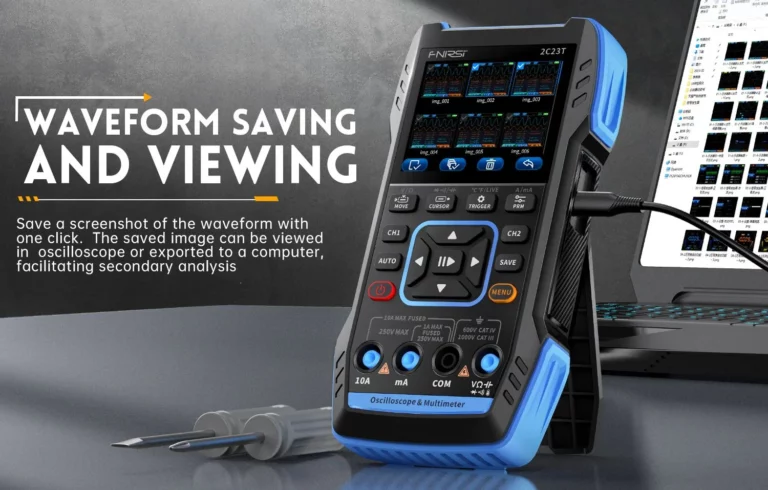

ابزار مورد نیاز

برای دیدن موج سینوسی روی اسیلسکوپ، به موارد زیر نیاز داری:

• اسیلسکوپ دیجیتال یا آنالوگ

• مولد سیگنال (Function Generator) برای تولید موج سینوسی

• پروب اسیلسکوپ

• کابل BNC و اتصال مناسب

اگه هنوز مولد سیگنال یا اسیلسکوپ نداری، تو فروشگاه الک ملکترونیک می‌تونی همه اینا رو با قیمت مناسب بخری و پشتیبانی رایگان بگیری! 😉

مراحل مشاهده موج سینوسی با اسیلسکوپ

1. تنظیم خروجی مولد سیگنال

روی مولد سیگنال، نوع سیگنال رو روی Sine Wave قرار بده و فرکانس و ولتاژ مورد نظرت رو تنظیم کن. برای شروع می‌تونی با 1kHz و 2Vpp کار کنی.

2. اتصال خروجی به اسیلسکوپ

خروجی مولد سیگنال رو با استفاده از کابل BNC یا پروب به کانال CH1 اسیلسکوپ وصل کن.

3. تنظیم مقیاس محور X و Y

با دکمه‌های VOLTS/DIV و TIME/DIV مقدار مناسب رو تنظیم کن تا موج به خوبی روی صفحه دیده بشه.

4. تنظیم تریگر (Trigger)

برای اینکه موج ثابت روی صفحه بمونه، تریگر رو روی Edge و حالت Auto یا Normal بذار و لبه بالا یا پایین رو انتخاب کن.

5. تحلیل سیگنال

حالا باید یه موج صاف و پیوسته ببینی. می‌تونی فرکانس، دامنه، دوره تناوب و مقدار RMS رو اندازه بگیری.

نکات مهم هنگام مشاهده موج سینوسی

• پروب رو روی x10 تنظیم کن تا سیگنال دقیق‌تری ببینی.

• همیشه قبل از اتصال، کانال‌ها رو صفر و کالیبره کن.

• اگه موج ثابت نیست، از گزینه Hold/Run استفاده کن تا سیگنال قفل بشه.

از کجا اسیلسکوپ و تجهیزات لازم رو بخریم؟

در فروشگاه الک ملکترونیک انواع اسیلسکوپ دیجیتال، مولد سیگنال و پروب با برندهای معتبر مثل Rigol، Hantek، Owon، Siglent موجوده. هم ارسال سریع داریم، هم پشتیبانی فنی رایگان. فقط کافیه مدل مدنظرتو انتخاب کنی، بقیه‌ش با ما! 😎

جمع‌بندی

دیدن موج سینوسی روی اسیلسکوپ یکی از پایه‌ای‌ترین مهارت‌هایی هست که هر کسی تو دنیای الکترونیک باید بلد باشه. با رعایت مراحل بالا، خیلی راحت می‌تونی این موج رو تولید، مشاهده و تحلیل کنی. اگه ابزارشو نداری یا دنبال خرید مطمئن هستی، الک ملکترونیک همیشه در دسترس توئه.
