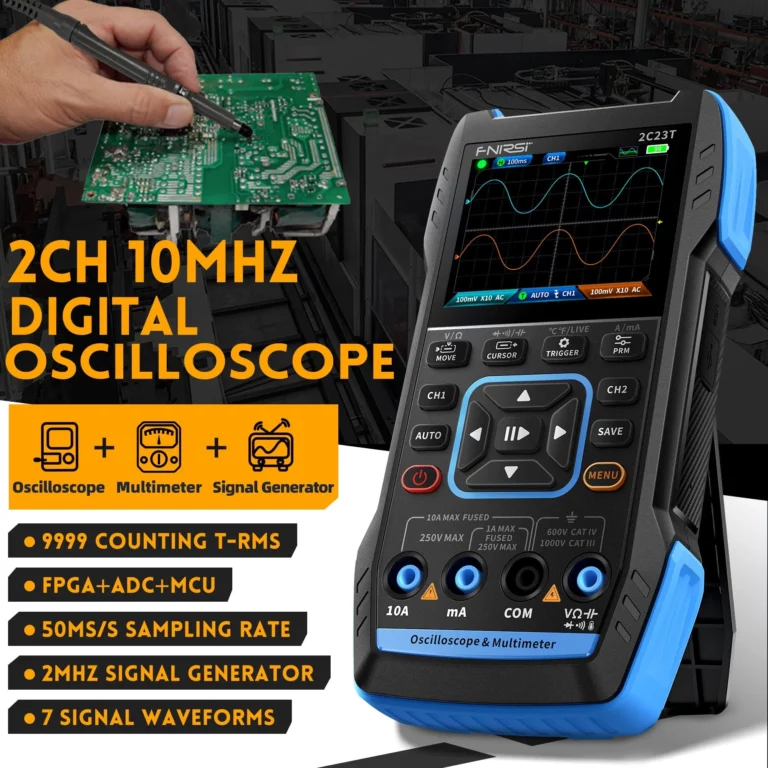

 بررسی اجزای پنل اسیلسکوپ و عملکرد هر کدام  باعث میشه خیلی راحت‌تر و دقیق‌تر بتونی باهاش کار کنی.

توی این مقاله از فروشگاه الک ملکترونیک، تمام اجزای مهم پنل اسیلسکوپ رو بررسی می‌کنیم و توضیح می‌دیم که هرکدوم چه کاری انجام می‌دن.

1. صفحه نمایش (Display)

صفحه نمایش مرکز دیدن شکل موج‌هاست. توی مدل‌های دیجیتال، این نمایشگر معمولاً LCD رنگی با وضوح بالا هست. اطلاعاتی مثل:

• شکل موج سیگنال

• مقادیر اندازه‌گیری‌شده

• تنظیمات فعال

روی این بخش دیده می‌شن. بعضی مدل‌ها امکان بزرگ‌نمایی یا تغییر رنگ هم دارن.

2. دکمه‌های عمودی (Vertical Controls)

این بخش برای کنترل ولتاژ یا سیگنال ورودی طراحی شده. معمولاً برای هر کانال یک دسته یا دکمه داریم.

مهم‌ترین اجزای این قسمت:

• Volts/Div: برای تنظیم حساسیت ولتاژ

• Position: جا‌به‌جایی شکل موج در محور Y

• CH1 / CH2: انتخاب کانال فعال3. دکمه‌های افقی (Horizontal Controls)

وظیفه‌شون: تنظیم زمان (Time/Div) و موقعیت افقی شکل موج روی صفحه.

شامل:

• Time/Div: مشخص می‌کنه هر خونه روی محور X چند میلی‌ثانیه باشه

• Horizontal Position: تغییر مکان شکل موج به چپ یا راست

با این دکمه‌ها می‌تونی موج رو دقیق روی صفحه تنظیم کنی.4. بخش تریگر (Trigger)

تریگر باعث میشه تصویر موج روی صفحه ثابت بمونه. بدون تریگر، تصویر دائم می‌لرزه یا حرکت می‌کنه.

اجزای اصلی تریگر:

• Level: ولتاژی که تریگر باید اونجا عمل کنه

• Source: انتخاب منبع تریگر (مثلاً کانال ۱)

• Mode: حالت‌های Auto، Normal یا Single

یادگیری این بخش برای کار دقیق با اسیلسکوپ ضروریه.5. ورودی کانال‌ها (CH Inputs)

اینجا محل اتصال پروب‌هاست. معمولاً چند کانال داریم (CH1، CH2، …). پروب دستگاه رو به این ورودی‌ها وصل می‌کنی تا سیگنال به نمایشگر برسه.

تو فروشگاه الک ملکترونیک می‌تونی انواع پروب اسیلسکوپ با کیفیت عالی و قیمت مناسب پیدا کنی.

6. دکمه‌های Auto و Run/Stop

• Auto: به‌صورت خودکار سیگنال رو تنظیم و نمایش می‌ده

• Run/Stop: سیگنال رو ثابت یا متحرک می‌کنه
  این دکمه‌ها مخصوص کساییه که نمی‌خوان دستی همه چی رو تنظیم کنن.

7. دکمه‌های منو و تنظیمات اضافی

اینجا بیشتر کارهای حرفه‌ای انجام می‌شن. مثل:

• تغییر نوع کوپلینگ (AC/DC)

• تنظیمات FFT

• انتخاب اندازه‌گیری خاص (مانند فرکانس، RMS، پیک‌توپیک و…)

هر مدل اسیلسکوپ ممکنه منوهای خاص خودش رو داشته باشه، اما اکثر برندها تقریباً ساختار مشابهی دارن.

چرا شناخت پنل اسیلسکوپ مهمه؟

چون بدون دونستن عملکرد هر بخش، حتی اگه دستگاه خوبی داشته باشی، نمی‌تونی ازش درست استفاده کنی. یه تکنسین یا دانشجوی حرفه‌ای باید با پنل مثل فرمون ماشین رفتار کنه: کاملاً مسلط و مطمئن!
