تنظیمات مهم در اسیلسکوپ (Time/Div، Volt/Div و Trigger)

تنظیمات مهم در اسیلسکوپ (Time/Div، Volt/Div و Trigger)

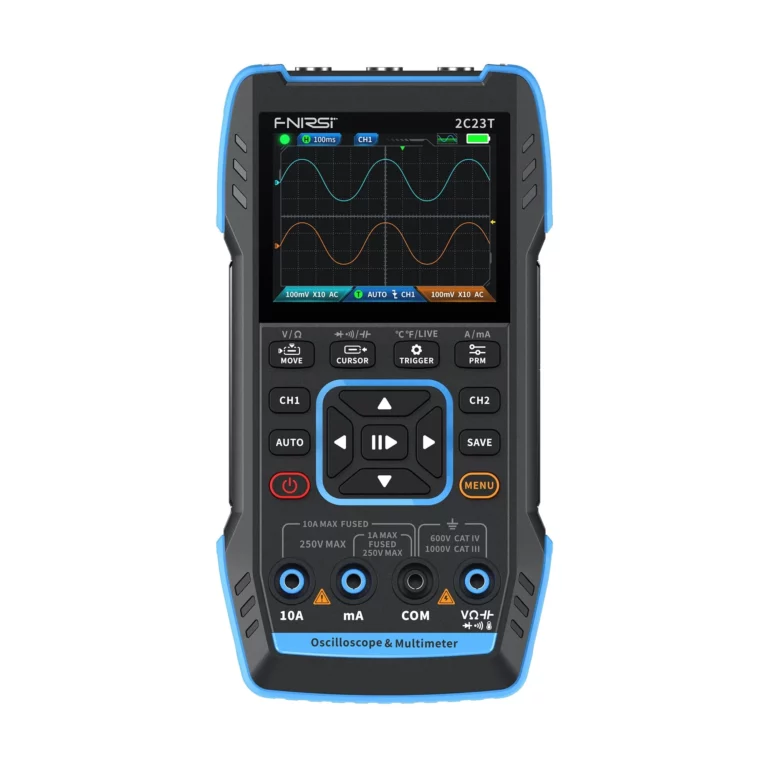

سیلسکوپ یکی از مهم‌ترین ابزارهای اندازه‌گیری در الکترونیک و برق است. اما فقط داشتن یک اسیلسکوپ کافی نیست! برای اینکه بتونی ازش بهترین استفاده رو ببری، باید با تنظیمات اصلی مثل Time/Div، Volt/Div و Trigger آشنا باشی. توی این مقاله از فروشگاه الک ملکترونیک، به‌صورت کامل و کاربردی این تنظیمات رو بررسی می‌کنیم.

Time/Div چیست و چه کاربردی دارد؟

Time/Div یا Time per Division به معنای «زمان به ازای هر تقسیم‌بندی» روی محور افقی (X) هست. این تنظیم مشخص می‌کنه که هر بخش از صفحه نمایش، چقدر زمان رو نمایش بده. مثلاً اگه Time/Div روی ۱ms باشه، هر خونه افقی یک میلی‌ثانیه زمان نشون میده.

کاربرد:

• مشاهده دقیق شکل موج‌های سریع یا کند

• تنظیم سرعت نمونه‌برداری (sampling rate)

• تشخیص پالس‌ها یا نویزهای لحظه‌ای

نکته: اگه Time/Div رو اشتباه تنظیم کنی، ممکنه شکل موج یا کشیده دیده بشه یا اصلاً قابل شناسایی نباشه!

Volt/Div چیست؟

Volt/Div یا ولت به ازای هر تقسیم‌بندی، روی محور عمودی (Y) تعریف میشه و مشخص می‌کنه هر خونه چه مقدار ولتاژ رو نشون بده.

مثال ساده: اگه Volt/Div روی ۲V باشه، هر تقسیم از محور Y برابر ۲ ولت خواهد بود. پس اگه موجت ۴ خونه بالا رفته، یعنی ۸ ولت پیک‌توپیک داره.

کاربرد:

• اندازه‌گیری دامنه (Amplitude) سیگنال

• مشاهده تغییرات ولتاژ در بازه‌های خاص

• مقایسه دو سیگنال از دو کانال مختلف

تو فروشگاه الک ملکترونیک، انواع مولتی‌متر و اسیلسکوپ با تنظیمات دقیق و کاربردی برات آماده‌ست تا مثل یه حرفه‌ای کار کنی.

تنظیمات Trigger و چرا مهمه؟

تریگر (Trigger) یکی از مهم‌ترین بخش‌های اسیلسکوپ برای ثابت نگه داشتن تصویر موج روی صفحه هست. بدون تریگر، شکل موج دائم حرکت می‌کنه و نمی‌تونی تحلیلش کنی.

پارامترهای مهم در Trigger:

• Trigger Mode: حالت‌های Auto، Normal، Single

• Trigger Level: نقطه‌ای از ولتاژ که تریگر فعال میشه

• Trigger Source: منبعی که تریگر ازش میاد (مثلاً CH1 یا CH2)

کاربرد تریگر:

• تثبیت سیگنال روی نمایشگر

• مشاهده‌ی پالس‌های خاص

• بررسی شکل موج‌هایی که به‌صورت متناوب تغییر می‌کنن

با استفاده درست از Trigger، سیگنالی که قبلاً دائم روی صفحه می‌دوید، حالا مثل عکس ثابت و دقیق دیده میشه.

جمع‌بندی: چرا تنظیمات اسیلسکوپ اهمیت داره؟

تسلط بر تنظیمات Time/Div، Volt/Div و Trigger باعث میشه:

• خطاهای اندازه‌گیریت کم شه

• سیگنال‌ها رو درست تحلیل کنی

• در وقتت صرفه‌جویی شه

• تجهیزات آزمایشگاهیت حرفه‌ای‌تر استفاده شن
