چگونه از اسیلسکوپ برای عیب‌یابی مدار استفاده کنیم؟

چگونه از اسیلسکوپ برای عیب‌یابی مدار استفاده کنیم؟

چگونه از اسیلسکوپ برای عیب‌یابی مدار استفاده کنیم؟، اسیلسکوپ بهت نشون می‌ده چه اتفاقی در طول زمان برای سیگنال‌ها می‌افته. یعنی نه‌تنها عیب رو پیدا می‌کنی، بلکه نوع مشکل رو هم می‌فهمی!

توی این مقاله از الک ملکترونیک قراره کامل یاد بگیری چجوری با استفاده از اسیلسکوپ مدار رو عیب‌یابی کنی، حتی اگه تازه‌کاری!

۱. قبل از شروع: ایمنی و آماده‌سازی

قبل از اتصال پروب، موارد زیر رو چک کن:

• دستگاه رو زمین کن یا از یک میز عایق استفاده کن.

• پروب رو صحیح وصل کن (نوک به نقطه سیگنال و گیره به زمین).

• مطمئن شو اسیلسکوپ روشنه و روی حالت Auto یا Normal تنظیم شده.

۲. ولتاژ تغذیه رو بررسی کن

اولین قدم در عیب‌یابی، چک‌کردن ولتاژ منبع تغذیه‌ست. روی اسیلسکوپ یه سیگنال صاف DC باید ببینی.

اگر ولتاژ نوسانی یا نویزدار بود:

• مشکل می‌تونه از فیلترها، رگولاتور یا خود منبع تغذیه باشه.۳. سیگنال کلاک یا فرکانس پایه رو تست کن

تو خیلی از مدارات (مثل مایکروکنترلرها)، یه سیگنال کلاک وجود داره. این سیگنال باید یه موج مربعی منظم باشه.

اگه سیگنال کلاک وجود نداره یا شکل عجیبی داره:

• ممکنه کریستال خراب باشه یا مدار راه‌اندازی‌اش مشکل داشته باشه.

۴. تست ورودی‌ها و خروجی‌ها

اسیلسکوپ کمک می‌کنه ورودی‌ها و خروجی‌های آی‌سی‌ها و ماژول‌ها رو دقیق بررسی کنی:

• ورودی بدون واکنش: شاید سیم قطع شده یا پایه شکسته.

• خروجی با نویز یا اعوجاج: ممکنه آی‌سی نیم‌سوز یا اتصالات ضعیف باشه.

• خروجی ثابت در حالی که باید پالس بده: ممکنه فرمان ورودی درست نرسیده باشه.

۵. مقایسه با مدار سالم یا دیتاشیت

اگه به سیگنالی مشکوکی، اون‌ رو با دیتاشیت قطعه یا یه مدار سالم مقایسه کن. اسیلسکوپ دقیق‌ترین روش برای این مقایسه‌هاست.

۶. تحلیل رفتار غیرعادی مدار

با اسیلسکوپ می‌تونی چیزایی رو ببینی که با مولتی‌متر ممکن نیست:

• نویز در منبع تغذیه

• ریپل بیش‌ازحد در خازن‌ها

• عدم تطابق زمان‌بندی سیگنال‌ها

۷. ثبت و ذخیره سیگنال‌ها برای تحلیل بیشتر

مدل‌های جدید اسیلسکوپ امکان ذخیره‌ی شکل موج‌ها رو دارن. این قابلیت موقع تحلیل مدارهای پیچیده، خیلی به کارت میاد.

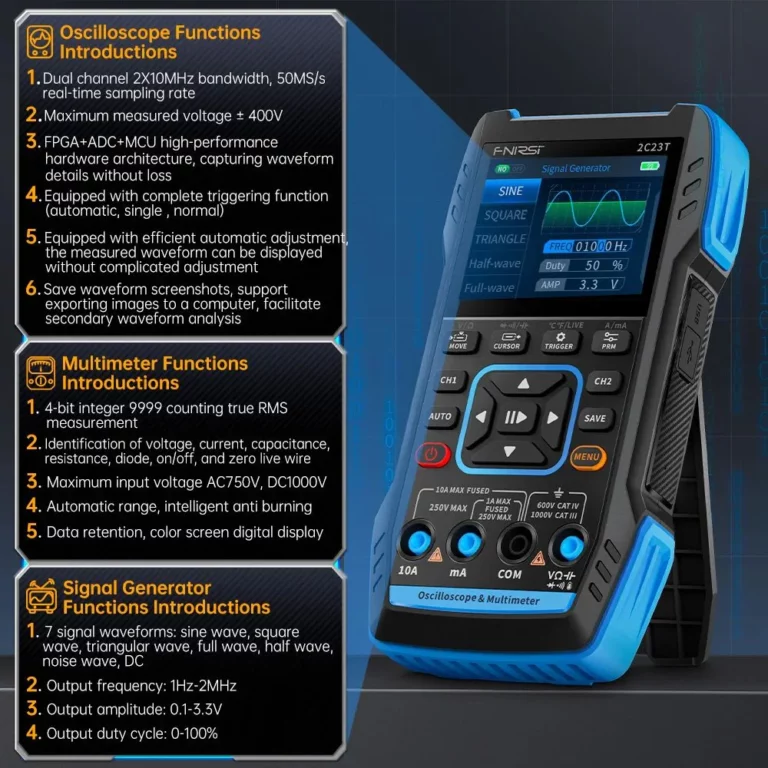

تو فروشگاه الک ملکترونیک انواع اسیلسکوپ‌های دیجیتال با حافظه داخلی برای ثبت سیگنال و امکانات حرفه‌ای پیدا می‌کنی که کارتو سریع‌تر و دقیق‌تر جلو می‌برن.

چرا عیب‌یابی با اسیلسکوپ اهمیت داره؟

• دیدن شکل واقعی سیگنال‌ها به‌جای فقط اعداد

• تحلیل دقیق رفتار لحظه‌ای مدار

• صرفه‌جویی در زمان و هزینه تعمیر

جمع‌بندی

استفاده از اسیلسکوپ برای عیب‌یابی مدار یه مهارته که با تمرین بهتر می‌شی توش. فقط کافیه بدونی کجا و چطور اندازه‌گیری کنی. پس از امروز، اسیلسکوپ رو به‌عنوان چشم دوم خودت توی تعمیرات و تحلیل مدار ببین.
