اسیلوسکوپ، سیگنال ژنراتور و تستر ترانزیستور FNIRSI مدل DSO-TC4

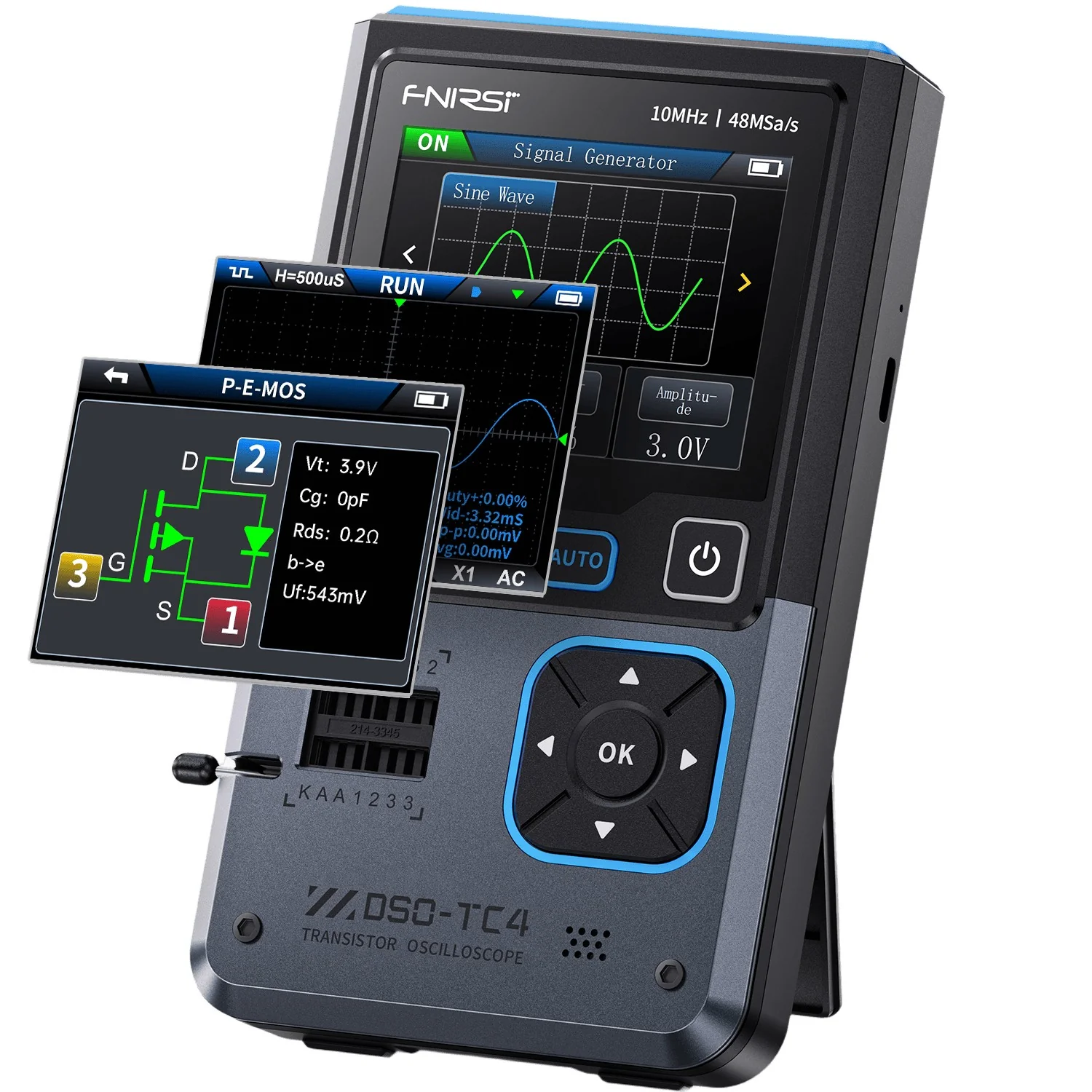

اسیلوسکوپ، سیگنال ژنراتور و تستر ترانزیستور FNIRSI مدل DSO-TC4 یکی از ابزارهای نوآورانه و همه‌کاره در دنیای تعمیرات، توسعه و تست قطعات الکترونیکی است. این دستگاه با ترکیب سه عملکرد کلیدی شامل اسیلوسکوپ دیجیتال، تستر ترانزیستور و مولد سیگنال DDS، گزینه‌ای بی‌نظیر برای مهندسان، تکنسین‌ها و علاقه‌مندان به الکترونیک محسوب می‌شود. طراحی قابل حمل، امکانات متنوع و دقت بالا، این ابزار را به انتخابی هوشمند برای محیط‌های کاری و آزمایشگاهی تبدیل کرده است.

ویژگی‌های کلیدی اسیلوسکوپ، سیگنال ژنراتور و تستر ترانزیستور FNIRSI مدل DSO-TC4

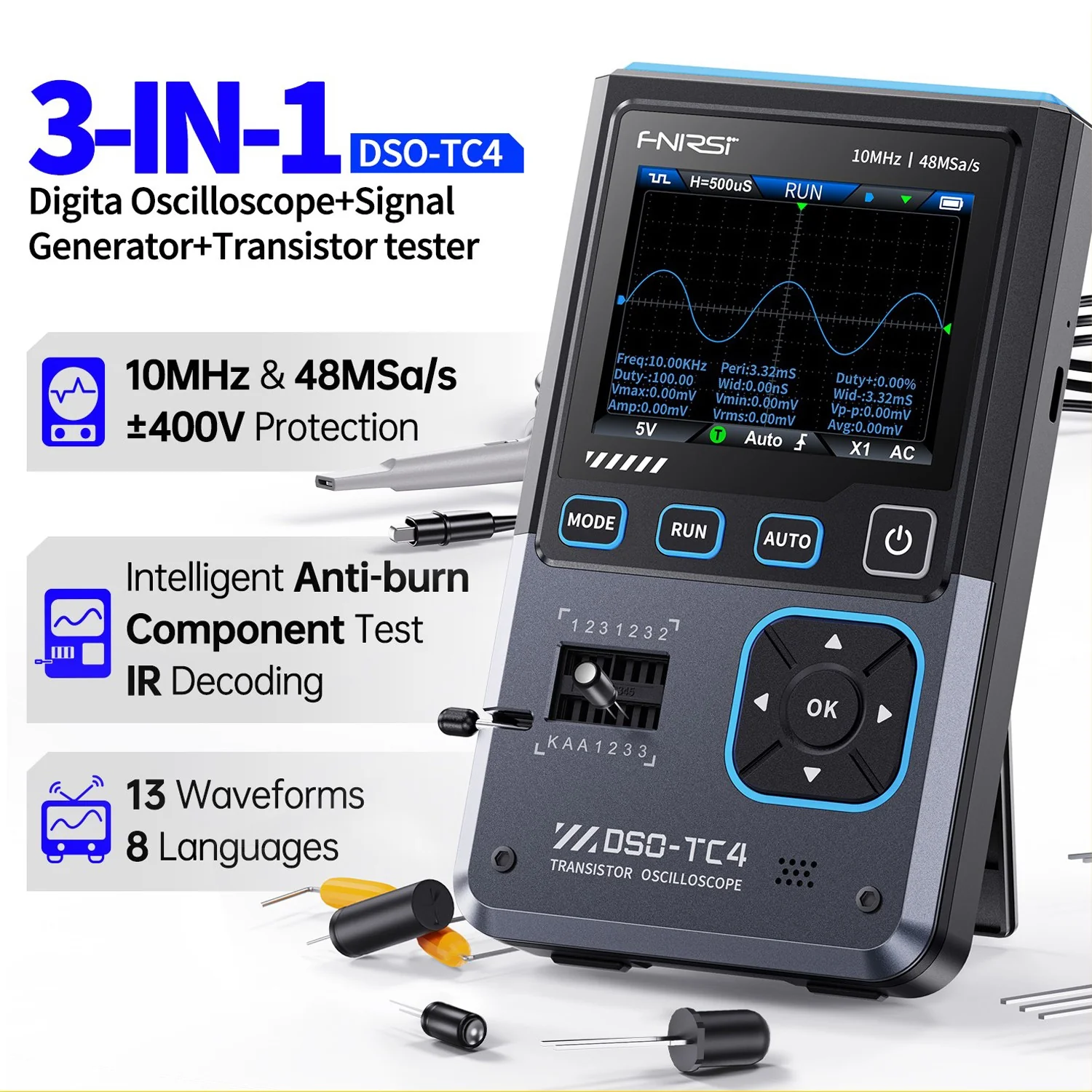

• طراحی چندکاره ۳ در ۱
  ترکیبی از اسیلوسکوپ دیجیتال با پهنای باند 10MHz و نرخ نمونه‌برداری 48MSa/s، تستر دقیق ترانزیستور و مولد سیگنال با قابلیت تولید ۱۳ نوع شکل موج مختلف، نیازهای متنوع تست و عیب‌یابی را با یک دستگاه پاسخ می‌دهد.
• تستر قدرتمند قطعات الکترونیکی
  DSO-TC4 توانایی تشخیص خودکار و دقیق انواع قطعات الکترونیکی از جمله دیود، ترانزیستور، MOSFET، FET، SCR، خازن، مقاومت، سلف، سنسورهای دما (DS18B20) و دما/رطوبت (DHT11) را دارد. اطلاعاتی نظیر بهره، جریان نشتی، ولتاژ بایاس، ظرفیت، مقاومت و موارد دیگر در نمایشگر نمایش داده می‌شود.
• مولد سیگنال DDS داخلی
  قابلیت تولید 13 نوع شکل موج در بازه فرکانسی 0 تا 50kHz با دامنه قابل تنظیم 0.1 تا 3 ولت. مناسب برای تست مدارهای صوتی، دیجیتال، فیلترها و سایر شبیه‌سازی‌های سیگنال.
• صفحه نمایش رنگی و رابط کاربری ساده
  مجهز به نمایشگر 2.8 اینچی TFT رنگی با نور پس‌زمینه قابل تنظیم که وضوح بالا و نمایش دقیق سیگنال‌ها و اطلاعات قطعات را فراهم می‌سازد.
• باتری قابل شارژ و طراحی قابل حمل
  دارای باتری داخلی لیتیومی با ظرفیت 1500mAh و قابلیت استفاده تا 4 ساعت در هر بار شارژ. شارژ از طریق درگاه Type-C انجام می‌شود. طراحی جمع‌وجور و وزن تنها 186 گرم، آن را برای استفاده در مکان‌های مختلف مناسب کرده است.

مشخصات فنی FNIRSI DSO-TC4

اسیلوسکوپ

• نرخ نمونه‌برداری: 48MSa/s
• پهنای باند: 10MHz
• حساسیت عمودی: 10mV/div ~ 10V/div
• ولتاژ قابل تحمل: تا ±400V
• مدهای تریگر: خودکار، نرمال، تک‌پالس
• اندازه‌گیری خودکار: ماکزیمم، مینیمم، میانگین، RMS، فرکانس، چرخه، دامنه ولتاژ
• حالت نگه‌داری (HOLD): دارد
• ورودی AC/DC با مقاومت 1MΩ
• ذخیره و مشاهده شکل موج‌ها

تستر قطعات

• تست ترانزیستور، دیود، زنر، MOSFET، SCR، مقاومت، خازن، سلف
• دامنه ظرفیت: 25pF تا 100mF
• دامنه مقاومت: 0.01Ω تا 50MΩ
• سنجش ولتاژ شکست دیود زنر: تا 32 ولت
• پشتیبانی از سنسورهای DS18B20 و DHT11

مولد سیگنال

• تعداد شکل موج: 13 نوع
• دامنه فرکانسی: 0 تا 50kHz
• دامنه ولتاژ خروجی: 0.1 تا 3.0 ولت
• تنظیم پارامترها: فرکانس، دامنه، سیکل کاری (Duty Cycle)

عمومی

• صفحه‌نمایش: 2.8 اینچ TFT رنگی
• باتری: 3.7V / 1500mAh لیتیومی
• شارژ: درگاه Type-C، 5V/1A
• ابعاد: حدود 90×142×27.5 میلی‌متر
• وزن: حدود 186 گرم
• زبان‌ها: فارسی ندارد – اما پشتیبانی از انگلیسی، چینی، آلمانی، اسپانیایی، ژاپنی، روسی و…

مزایای اسیلوسکوپ، سیگنال ژنراتور و تستر ترانزیستور FNIRSI DSO-TC4

• سه دستگاه در یک ابزار جمع‌وجور و قابل حمل
• قابلیت تست گسترده قطعات با شناسایی خودکار پایه‌ها و مشخصات
• مناسب برای کاربردهای آموزشی، تحقیقاتی، تعمیرات و توسعه
• دارای مولد سیگنال با انواع شکل موج
• نمایشگر رنگی با وضوح بالا و رابط کاربری ساده
• ذخیره و مشاهده شکل موج برای تحلیل بهتر سیگنال‌ها
• باتری قابل شارژ با استفاده طولانی و شارژ سریع

معایب اسیلوسکوپ، سیگنال ژنراتور و تستر ترانزیستور FNIRSI DSO-TC4

• مناسب برای کاربردهای نیمه‌حرفه‌ای، محدودیت‌هایی برای پروژه‌های صنعتی با فرکانس بالا دارد
• عدم پشتیبانی از زبان فارسی در منو
• صفحه‌نمایش نسبتاً کوچک برای بررسی طولانی مدت سیگنال‌ها

کاربردهای FNIRSI DSO-TC4

• عیب‌یابی مدارهای الکترونیکی و ابزارهای کنترلی
• تست و بررسی قطعات در تعمیرگاه‌ها، کارگاه‌ها و آزمایشگاه‌ها
• استفاده در آموزش و یادگیری مفاهیم سیگنال و قطعات
• شبیه‌سازی سیگنال برای تست عملکرد مدارات الکترونیکی
• بررسی دمای محیط یا تجهیزات با سنسورهای DS18B20 و DHT11

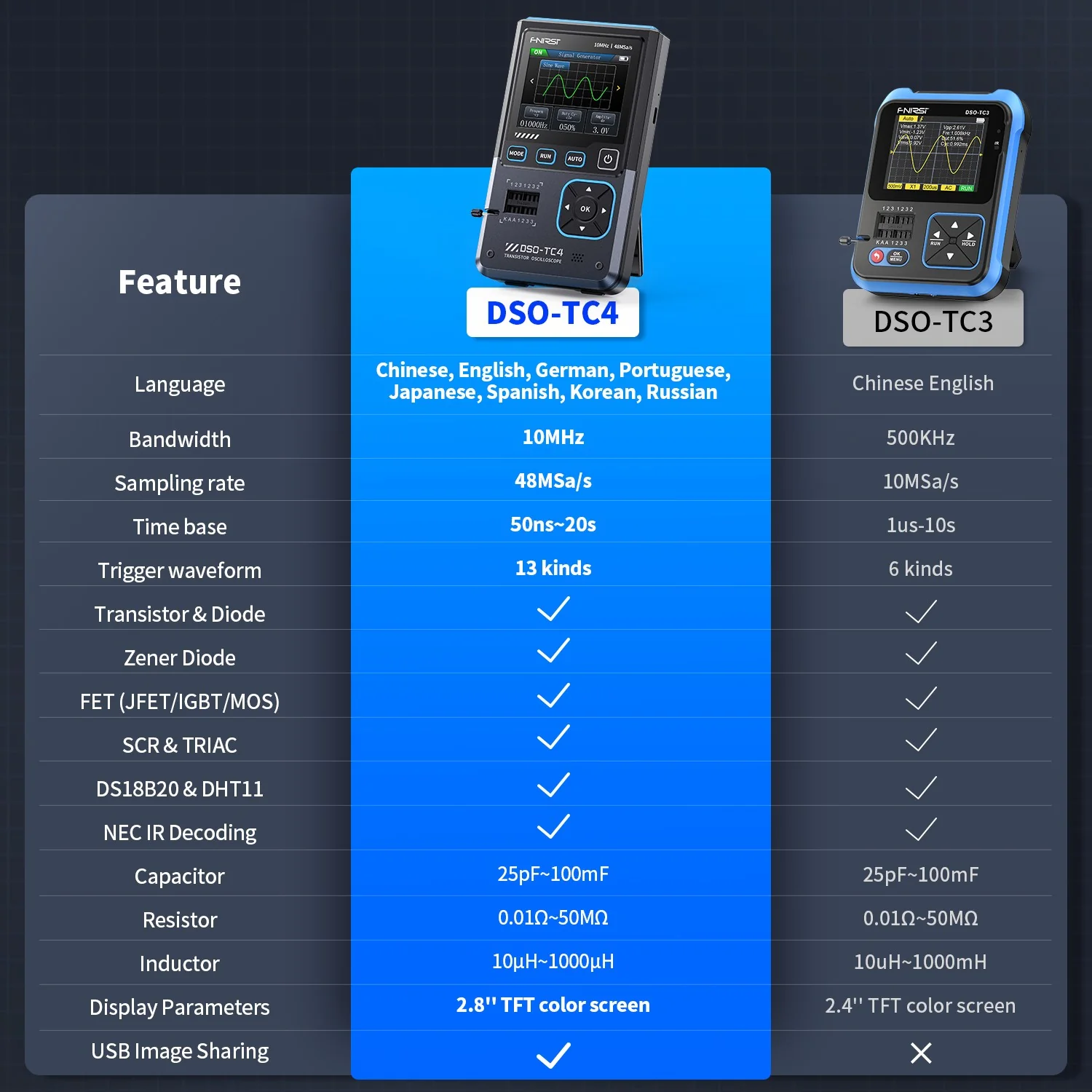

تفاون بین FNIRSI DSO-TC3 و FNIRSI DSO-TC4

• FNIRSI® DSO-TC3
  کارکرد: اسیلوسکوپ دیجیتال + سیگنال ژنراتور + تستر ترانزیستور
  پهنای باند (Bandwidth): ‌500 کیلوهرتز
  سرعت نمونه‌برداری (Sampling Rate): 10MS/s (10 میلیون نمونه در ثانیه)
• FNIRSI® DSO-TC4
  کارکرد: اسیلوسکوپ دیجیتال + سیگنال ژنراتور + تستر ترانزیستور
  پهنای باند (Bandwidth): 10 مگاهرتز
  سرعت نمونه‌برداری (Sampling Rate): 48MSa/s (48 میلیون نمونه در ثانیه)

نتیجه‌گیری

اسیلوسکوپ دیجیتال FNIRSI DSO-TC4 ترکیبی از سه ابزار کاربردی در یک دستگاه قابل حمل است که با طراحی کاربرپسند، عملکرد دقیق و امکانات متنوع، نیاز بسیاری از متخصصین، دانشجویان و علاقه‌مندان به الکترونیک را برآورده می‌کند. اگر به دنبال یک ابزار همه‌کاره، مقرون‌به‌صرفه و قدرتمند برای تست، آموزش یا توسعه هستید، DSO-TC4 گزینه‌ای ارزشمند خواهد بود.
