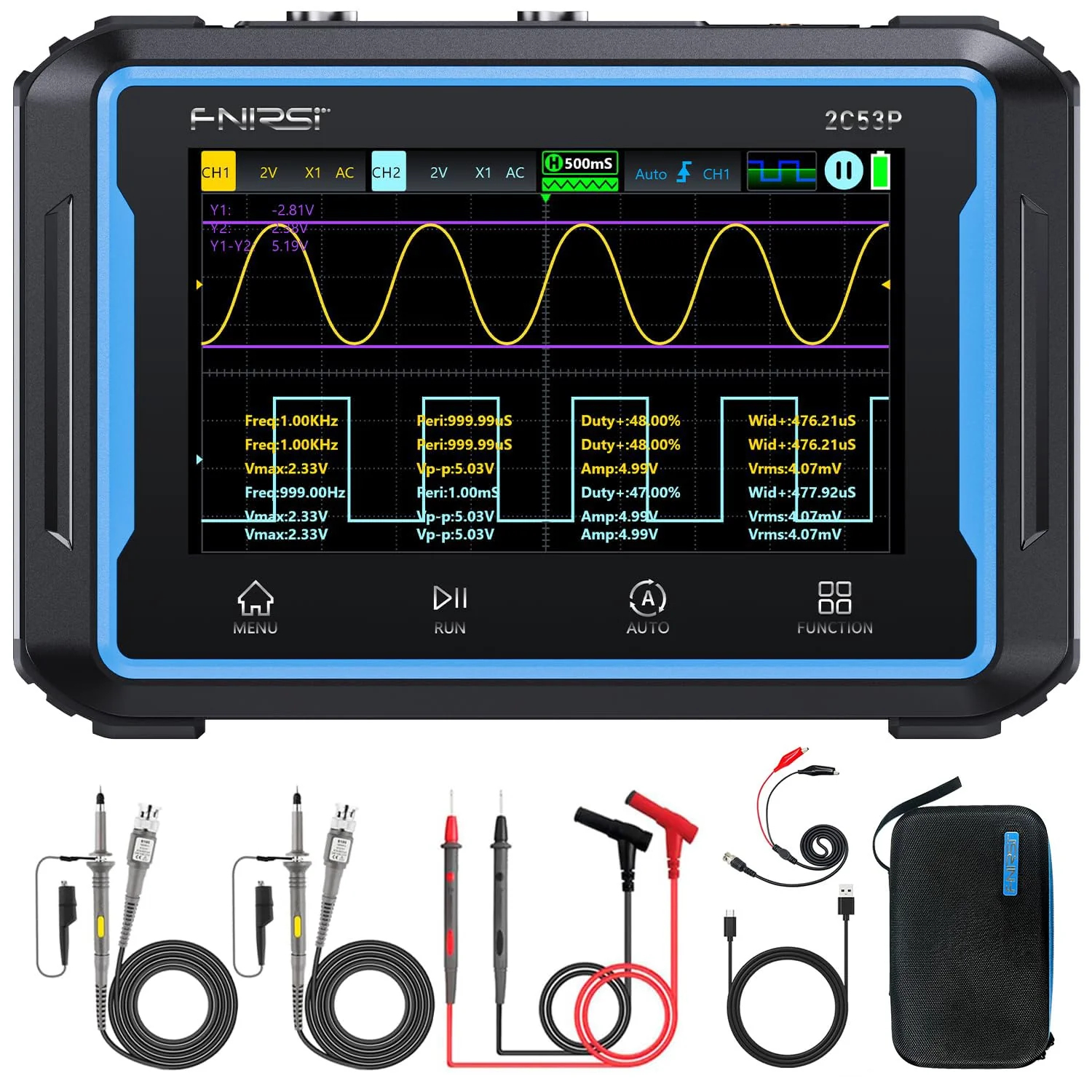

اسیلوسکوپ ، مولتی‌ متر و فانکشن ژنراتور FNIRSI مدل 2C53P

اسیلوسکوپ ، مولتی‌ متر و فانکشن ژنراتور FNIRSI مدل 2C53P یک اسیلوسکوپ دیجیتال دو کاناله با عملکردهای گسترده و کاربردی است که در حوزه‌های تعمیرات الکترونیکی و آموزش به‌ویژه برای دانشجویان مهندسی الکترونیک بسیار مفید است. این دستگاه دارای سه قابلیت اصلی است:

۱. اسیلوسکوپ:

• سخت‌افزار پیشرفته: مجهز به معماری سخت‌افزاری FPGA+MCU+ADC.
• نرخ نمونه‌برداری: ۲۵۰ MS/s.
• پهنای باند آنالوگ: ۵۰ مگاهرتز.
• اندازه‌گیری ولتاژ پیک: حداکثر ±۴۰۰ ولت.
• امکانات تکمیلی: پشتیبانی از اسکرین‌شات، ذخیره و مشاهده شکل موج‌ها.

۲. مولتی‌متر:

• دقت بالا: مولتی‌متر داخلی با رزولوشن ۴.۵ رقم و قابلیت اندازه‌گیری ۱۹۹۹۹ نقطه.
• اندازه‌گیری AC و DC: پشتیبانی از اندازه‌گیری ولتاژ و جریان متناوب (AC) و مستقیم (DC).

۳. تولیدکننده سیگنال:

• تولید سیگنال‌های متنوع: خروجی ۱۲ نوع سیگنال عملکردی.
• فرکانس خروجی: حداکثر فرکانس خروجی ۱۰ مگاهرتز.
• تنظیمات قابل‌انعطاف: فرکانس، دامنه و چرخه کاری (Duty Cycle) قابل تنظیم هستند.

ویژگی‌های کلی:

• صفحه نمایش لمسی: صفحه‌نمایش ۴.۳ اینچی با رزولوشن ۴۸۰×۲۷۲.
• باتری: باتری لیتیومی قابل شارژ ۴۰۰۰ میلی‌آمپر ساعت، با زمان آماده‌به‌کار تا ۴ ساعت.

کاربردهای اسیلوسکوپ ، مولتی‌ متر و فانکشن ژنراتور FNIRSI مدل 2C53P :

این دستگاه به دلیل چندکاره بودن و قابلیت‌های پیشرفته‌اش، گزینه‌ای مناسب برای:

• تعمیرکاران الکترونیک.
• دانشجویان مهندسی الکترونیک.
• طراحان و مهندسان مدارهای الکترونیکی.

FNIRSI 2C53P ترکیبی از دقت، قابلیت حمل و امکانات چندمنظوره را ارائه می‌دهد که آن را به ابزاری ایده‌آل برای طیف گسترده‌ای از کاربران تبدیل کرده است.

مشخصات فنی و ویژگی‌های اسیلوسکوپ ، مولتی‌ متر و فانکشن ژنراتور FNIRSI مدل 2C53P

برند: FNIRSI
مدل: 2C53P
اندازه و وضوح صفحه‌نمایش: 4.۳ اینچ (۴۸۰×۲۷۲ پیکسل)
جنس صفحه‌نمایش: شیشه مقاوم (سطح حرارت‌دیده) + صفحه لمسی از جنس شیشه + صفحه نمایش رنگی IPS
نور پس‌زمینه: امکان تنظیم روشنایی نور پس‌زمینه
منبع تغذیه: TYPE-C (5 ولت / ۲ آمپر)
باتری: باتری لیتیومی ۴۰۰۰ میلی‌آمپر ساعت
زبان‌ها: چینی، انگلیسی، روسی، ژاپنی، اسپانیایی، پرتغالی، آلمانی، کره‌ای
ابعاد محصول: تقریباً ۱۴۵×۹۸×۳۵ میلی‌متر
وزن محصول: حدود ۳۶۰ گرم

این مشخصات، همراه با عملکرد چندکاره دستگاه، نشان‌دهنده طراحی حرفه‌ای و مناسب برای کاربران با نیازهای مختلف در حوزه الکترونیک و مهندسی است.

پارامترهای اسیلوسکوپ

توضیحات
کانال : دو کاناله
پهنای باند: ۵۰ مگاهرتز
نرخ نمونه‌برداری در لحظه: ۲۵۰ MSa/s
عمق ذخیره‌سازی : تا ۶۴ کیلوبایت
مقاومت ورودی : ۱ مگااهم
محدوده پایه زمانی : 10ns/div – 10s/div
حساسیت عمودی : ۱۰ میلی‌ولت/div – 10 ولت/div
حداکثر ولتاژ قابل اندازه‌گیری : ±۴۰۰ ولت
وضوح عمودی : ۸ بیت
پروب : 1x/10x
فضای ذخیره‌سازی : ۱۳ مگابایت
محدودیت پهنای باند : پشتیبانی از محدودیت ۲۰ مگاهرتز
حالت تریگر : AUTO / Normal / Single
نوع تریگر : لبه صعودی / لبه نزولی
سطح تریگر : ۸ تقسیمات (مثبت/منفی)
حالت نمایش شکل موج : XY / YT / Scroll
کوپلینگ ورودی : AC / DC
داده‌های قابل اندازه‌گیری : Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid-
محاسبات ریاضی : ۱+۲, ۱-۲, ۱*۲, ۱/۲, -۱, -۲,
ذخیره اسکرین‌شات شکل موج : بله
انتقال داده از طریق USB : بله

پارامترهای مولتی‌متر:

ولتاژ DC: محدوده ۱.9999V / 19.999V / 199.99V / 1000.0V با دقت ±(۰.۵%+۳).

ولتاژ AC: محدوده ۱.9999V / 19.999V / 199.99V / 760.0V با دقت ±(۱%+۳).

جریان DC: محدوده ۱۹.999mA / 199.99mA / 1.9999A / 9.999A با دقت ±(۱.۲%+۳).

جریان AC: محدوده ۱۹.999mA / 199.99mA / 1.9999A / 9.999A با دقت ±(۱.۵%+۳).

مقاومت:
① محدوده ۱۹.999MΩ / ۱.9999MΩ / ۱۹۹.99KΩ / ۱۹.999KΩ با دقت ±(۱.۵%+۳).
② محدوده ۱.9999KΩ / ۱۹۹.۹۹Ω با دقت ±(۰.۵%+۳).

ظرفیت خازن:
① محدوده ۹۹۹.۹μF / 99.99μF / 9.999μF / 999.9nF / 99.99nF / 9.999nF با دقت ±(۲.۰%+۵).
② محدوده ۹.999mF / 99.99mF با دقت ±(۵.۰%+۲۰).

دمای قابل اندازه‌گیری: محدوده (-۵۵۱۳۰۰°C) / (-67۲۳۷۲°F) با دقت ±(۲.۵%+۵).

دیود: بله.

آزمایش پیوستگی: بله.

پارامترهای سیگنال ژنراتور:

کانال: تک کاناله.

فرکانس: 0-۱۰ مگاهرتز (موج سینوسی: ۱۰ مگاهرتز، سایر اشکال موج: ۵ مگاهرتز).

دامنه: 0.۱-۳.۰ ولت.

چرخه کاری موج مربعی: 0-۱۰۰%.

نوع سیگنال: شامل موج سینوسی، موج مربعی، موج دندانه‌اره‌ای، نیم‌موج، موج کامل، موج پله‌ای مثبت، موج پله‌ای منفی، سیگنال DC، افزایش نمایی، کاهش نمایی، صداهای چندگانه، و پالس همزمان.
