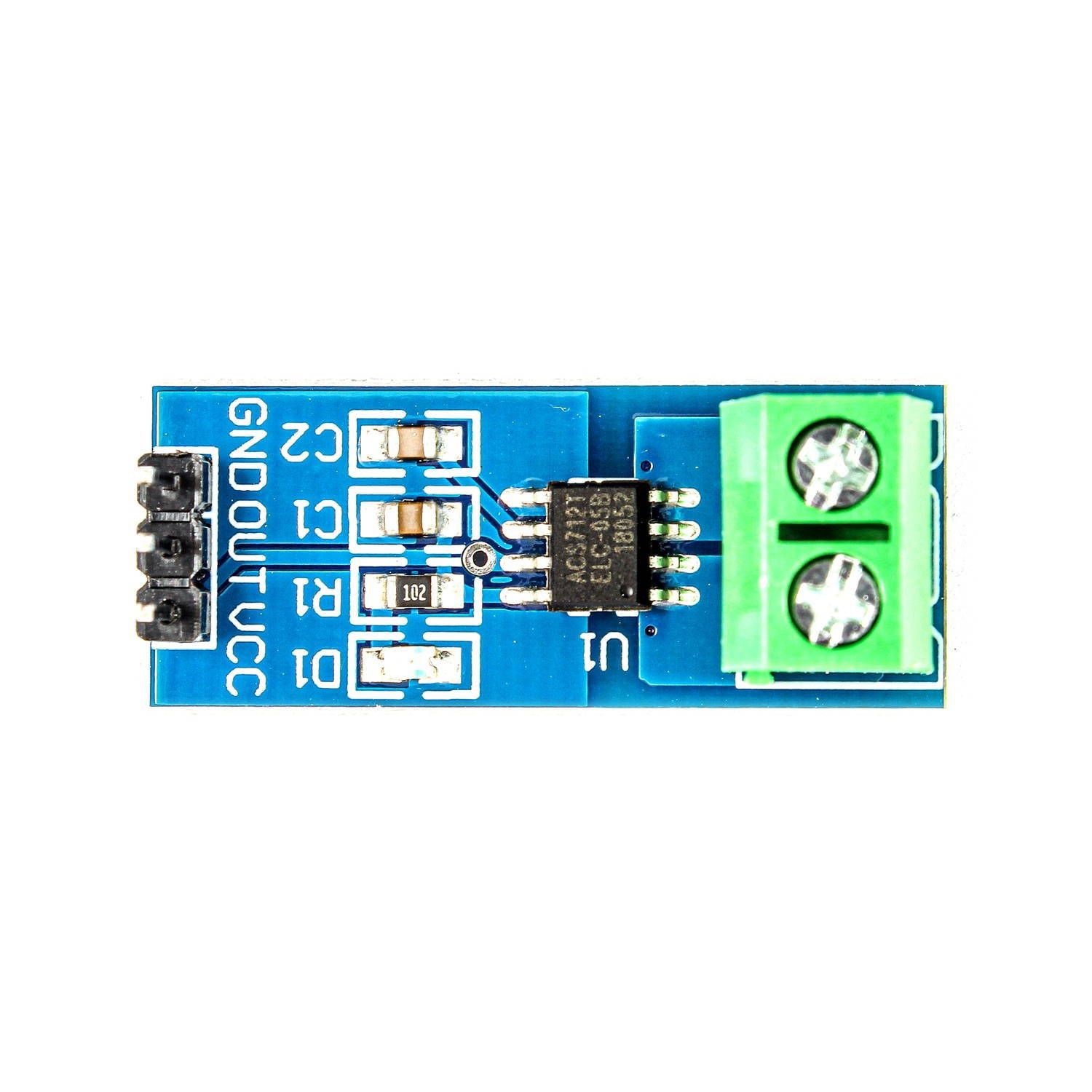

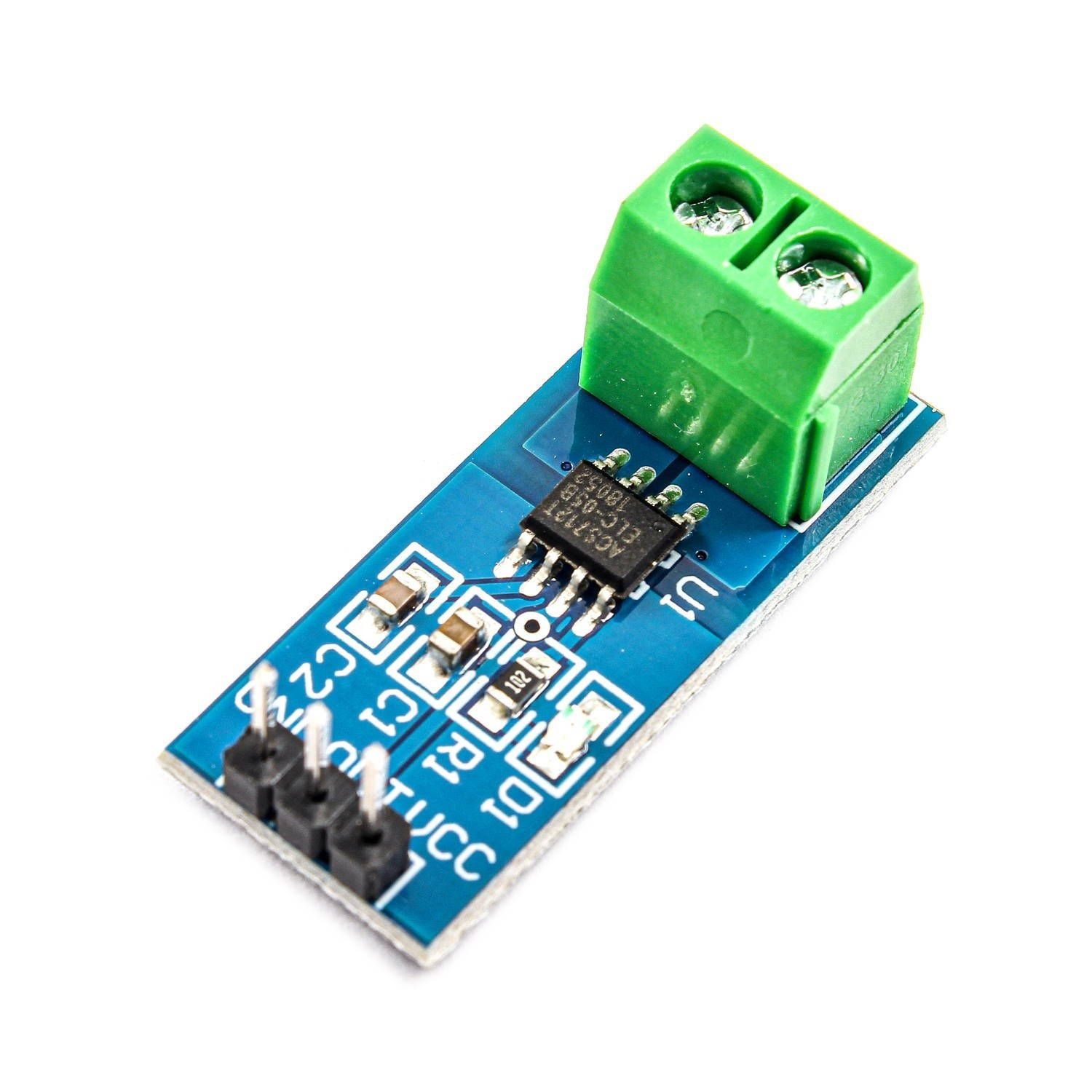

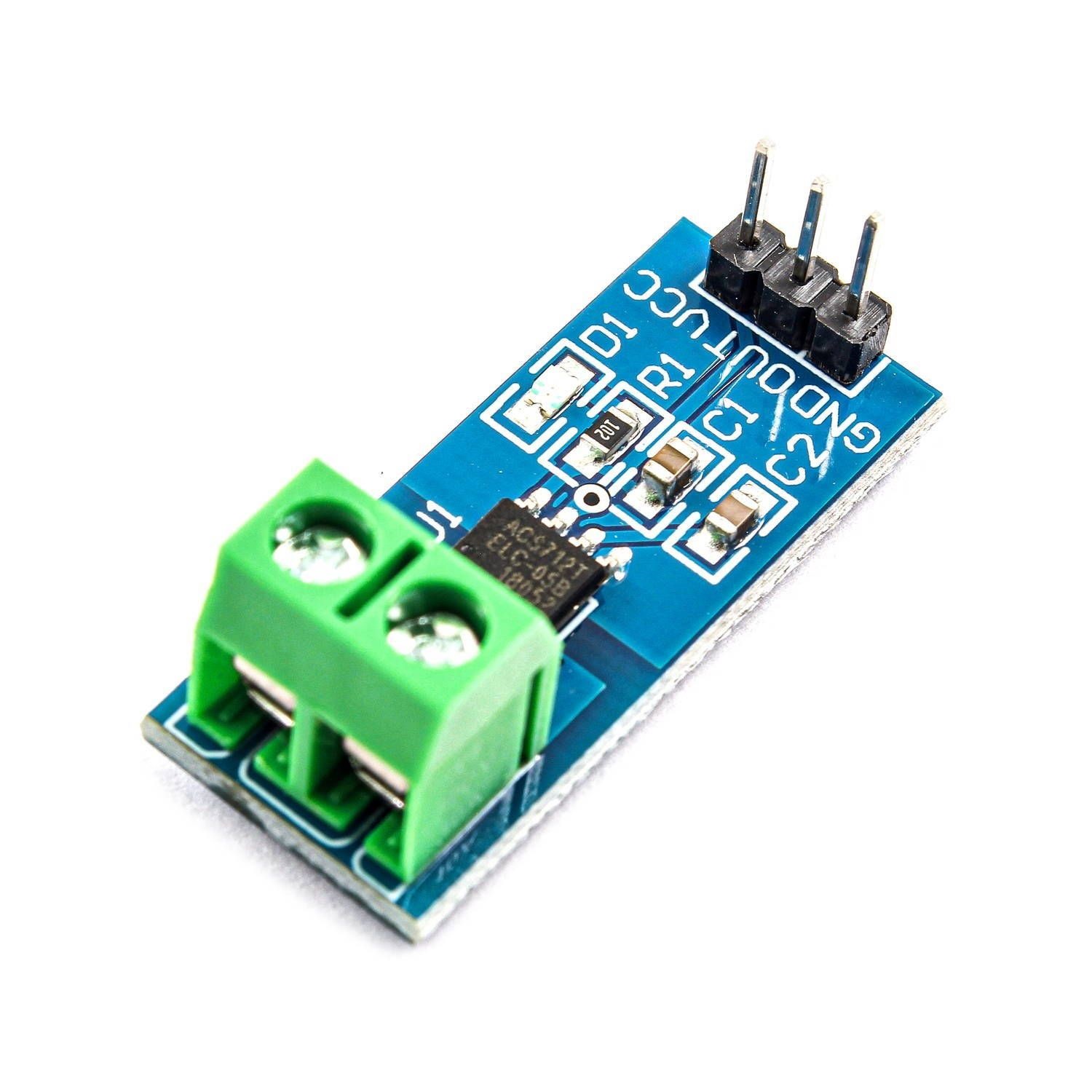

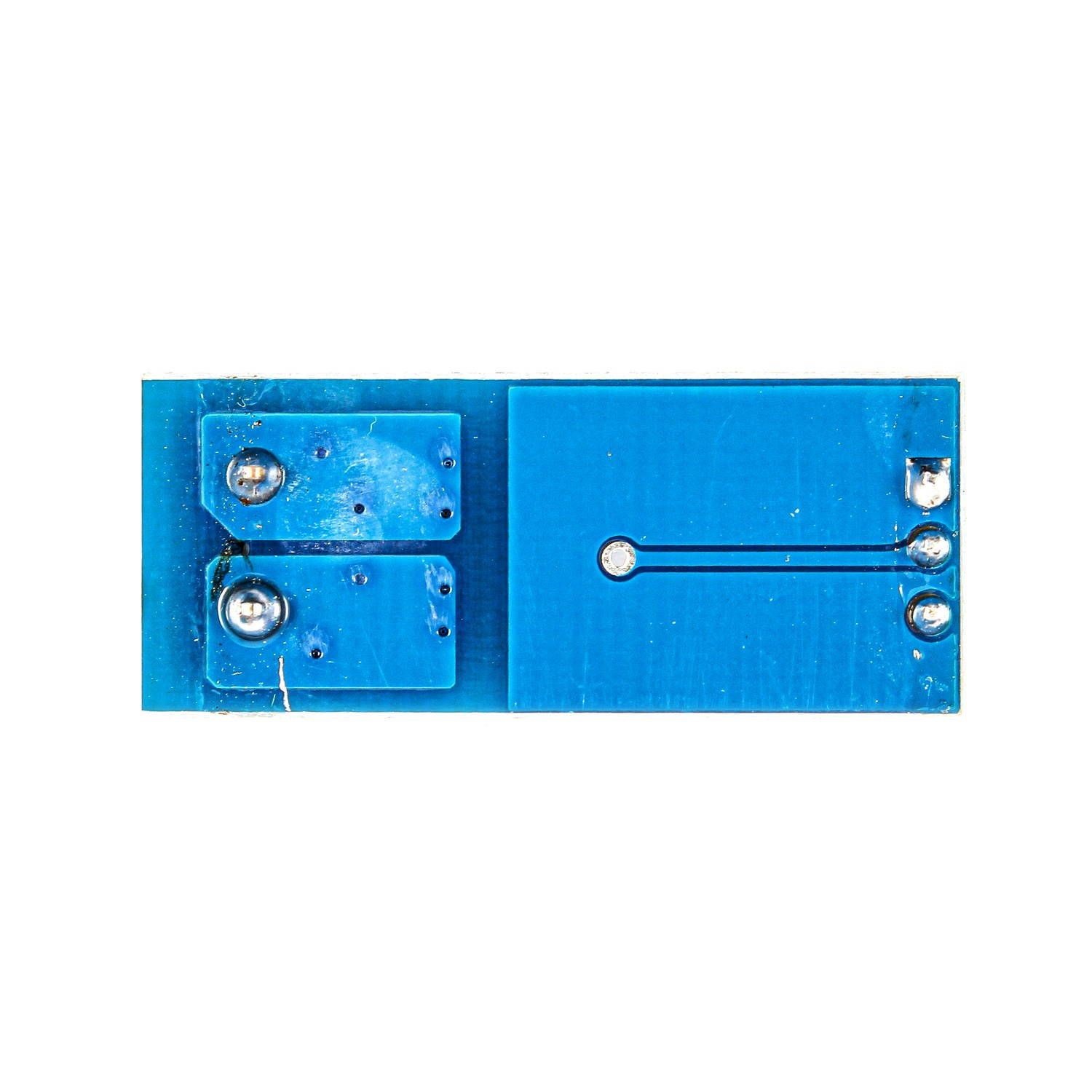

ماژول سنسور جریان 20 آمپر ACS712

ماژول سنسور جریان 20 آمپر ACS712 یک ابزار دقیق و کاربردی برای اندازه‌گیری جریان‌های AC و DC تا حداکثر ±20 آمپر است. این ماژول بر پایه چیپ ACS712ELC-20A ساخت شرکت Allegro Micro Systems طراحی شده و از فناوری اثرهال (Hall Effect) بهره می‌برد. عملکرد این ماژول به گونه‌ای است که جریان عبوری را به یک ولتاژ آنالوگ خطی تبدیل می‌کند، که به‌راحتی توسط میکروکنترلرها، آردوینو یا ESP قابل خواندن و پردازش است. به دلیل دقت بالا، نویز کم و عملکرد پایدار، این سنسور در پروژه‌های اندازه‌گیری جریان، محافظت از مدار، سیستم‌های مدیریت انرژی و کاربردهای صنعتی جایگاه ویژه‌ای دارد.

ویژگی‌های کلیدی ماژول سنسور جریان 20 آمپر ACS712

• اندازه‌گیری جریان‌های مستقیم (DC) و متناوب (AC) تا ±20 آمپر
• خروجی آنالوگ خطی و متناسب با جریان ورودی
• مبتنی بر فناوری اثرهال با ایزولاسیون داخلی بین مسیر جریان و خروجی
• عملکرد پایدار با نویز بسیار پایین
• قابلیت استفاده آسان با آردوینو، ESP8266 ،ESP32 و STM32
• ساختار کوچک و قابل حمل، مناسب برای انواع پروژه‌های الکترونیکی

مشخصات فنی ماژول ACS712 20A

• چیپ اصلی: ACS712ELC-20A
• بازه اندازه‌گیری جریان: ±20 آمپر
• ولتاژ تغذیه: 4.5V تا 5.5V DC
• خروجی آنالوگ: 100 میلی‌ولت بر آمپر (100mV/A)
• ولتاژ خروجی در جریان صفر: حدود 2.5 ولت
• پاسخ فرکانسی: 80 کیلوهرتز
• دقت اندازه‌گیری: حدود ±1.5٪
• نویز خروجی: کمتر از 20 میلی‌ولت
• مقاومت داخلی مسیر جریان: 1.2 میلی‌اهم
• ایزولاسیون داخلی: 2.1 کیلوولت RMS
• ابعاد ماژول: 31 × 13 میلی‌متر
• جریان مصرفی ماژول: حدود 10 تا 13 میلی‌آمپر
• محدوده دمای کاری: -40 تا +85 درجه سانتی‌گراد

مزایای ماژول ACS712 20A

• دقت و حساسیت بالا: ایده‌آل برای اندازه‌گیری دقیق جریان‌های AC و DC
• خروجی خطی: تحلیل و پردازش آسان توسط میکروکنترلرها
• ایزولاسیون داخلی: افزایش ایمنی در طراحی مدارات
• ابعاد کوچک: مناسب برای فضاهای محدود و پروژه‌های قابل حمل
• سازگاری بالا: قابل استفاده با طیف وسیعی از بردهای الکترونیکی

معایب ماژول ACS712 20A

• وابستگی به دما: دقت اندازه‌گیری ممکن است تحت تأثیر تغییرات دمای محیط قرار گیرد
• نیاز به کالیبراسیون: برای اندازه‌گیری‌های بسیار دقیق نیاز به کالیبره کردن دارد
• محدودیت در دقت ADC: در بردهایی با ADC 10 بیت (مانند Arduino UNO) ممکن است دقت اندازه‌گیری محدود باشد و نیاز به مبدل‌های ADC با دقت بالاتر باشد

کاربردهای ACS712 20A

• اندازه‌گیری و مانیتورینگ مصرف برق تجهیزات
• محافظت از مدار در برابر اضافه‌جریان و اتصال کوتاه
• اندازه‌گیری جریان عبوری از موتورهای AC و DC
• استفاده در پروژه‌های رباتیک و خانه‌های هوشمند
• ثبت اطلاعات جریان با ماژول‌های SD Card
• استفاده در منابع تغذیه، سیستم‌های حفاظتی و BMS

نتیجه‌گیری

ماژول سنسور جریان 20 آمپر ACS712 یکی از دقیق‌ترین و پرکاربردترین سنسورهای جریان موجود در بازار است. با قابلیت اندازه‌گیری جریان‌های AC و DC، خروجی آنالوگ خطی و ابعاد کوچک، این ماژول انتخابی ایده‌آل برای انواع پروژه‌های کنترل و اندازه‌گیری است. اگر به دنبال سنسوری برای مانیتورینگ دقیق جریان در مدارهای الکترونیکی خود هستید، ACS712 20A گزینه‌ای مطمئن و مقرون‌به‌صرفه است.
