مولتی‌متر، اسیلوسکوپ و سیگنال ژنراتور دستی FNIRSI مدل DST-210

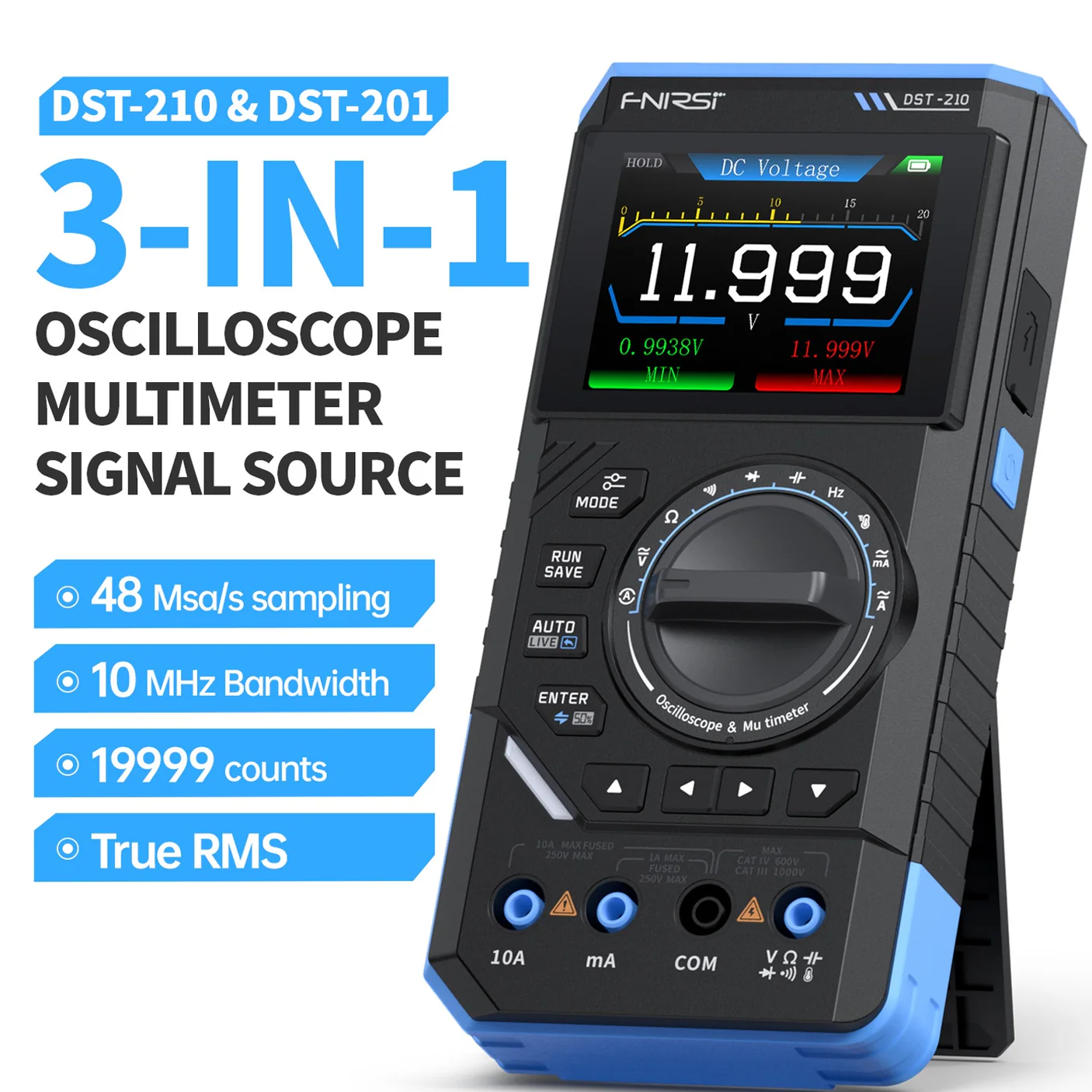

مولتی‌متر، اسیلوسکوپ و سیگنال ژنراتور دستی FNIRSI مدل DST-210 یک ابزار چندمنظوره و قابل‌حمل است که سه عملکرد مهم را در یک دستگاه ترکیب می‌کند: اسیلوسکوپ، مولتی‌متر دیجیتال دقیق و ژنراتور سیگنال. این دستگاه برای مهندسان، تعمیرکاران، متخصصان تحقیق و توسعه، و همچنین کاربران خانگی و آموزشی طراحی شده است. با بهره‌گیری از طراحی ارگونومیک، صفحه‌نمایش رنگی و امکانات ایمنی، این مدل انتخابی هوشمندانه برای انواع سنجش‌ها و عیب‌یابی‌هاست.

ویژگی‌های کلیدی مولتی‌متر، اسیلوسکوپ و سیگنال ژنراتور دستی FNIRSI مدل DST-210

• نمایشگر 2.8 اینچی TFT رنگی با نور پس‌زمینه قابل تنظیم و دو تم ظاهری
• مولتی‌متر دقیق با نمایشگر 4.5 رقمی True RMS با دقت بالا تا 1000 ولت DC

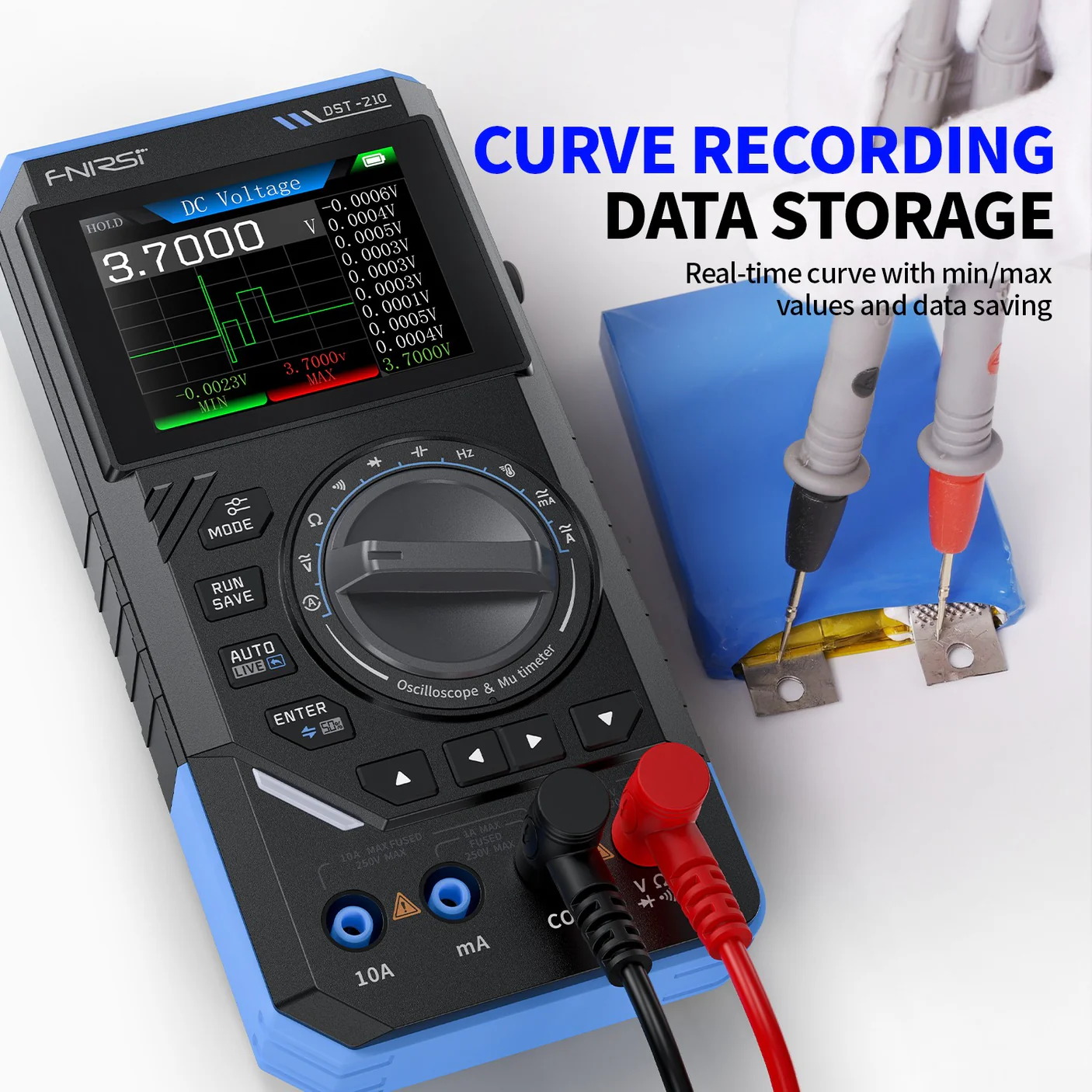

• قابلیت ذخیره و نگه‌داری داده و منحنی سیگنال برای آنالیز دقیق

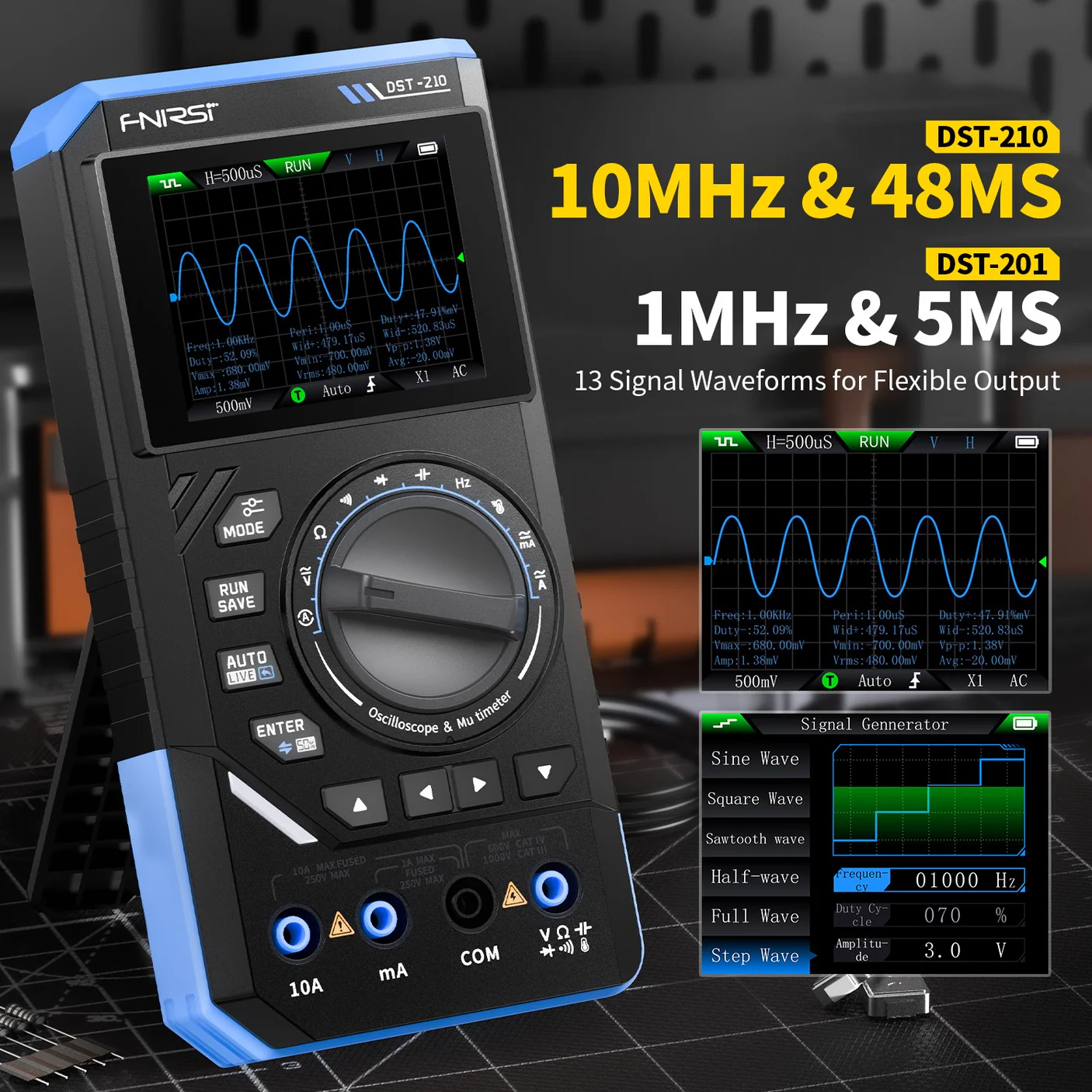

• اسیلوسکوپ با پهنای باند 1MHz در مدل DST-201 و 10MHz در مدل DST-210
• ژنراتور سیگنال داخلی با پشتیبانی از 13 نوع موج مختلف و خروجی قابل تنظیم تا 3 ولت
• کلید گردان برای تغییر سریع حالت‌ها و صرفه‌جویی در زمان
• باتری قابل شارژ 3000mAh با بیش از 15 ساعت کارکرد در حالت آماده‌باش

مشخصات فنی FNIRSI DST-210

عمومی:

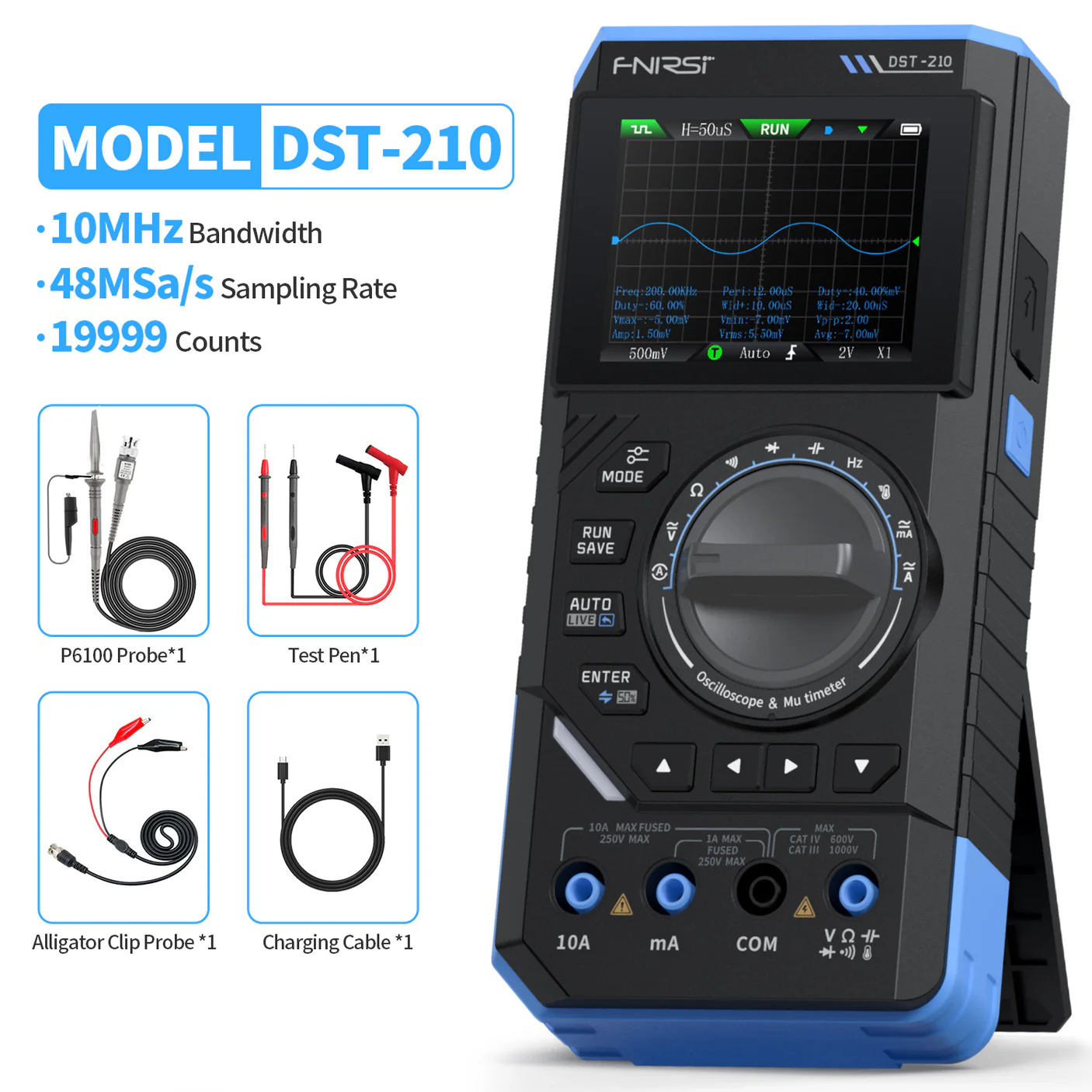

• مدل‌ها: DST-210 / DST-201
• نمایشگر: 2.8 اینچ TFT رنگی با نور پس‌زمینه قابل تنظیم
• تغذیه: پورت Type-C (ورودی 5V/1A)
• باتری: 3000 میلی‌آمپر ساعتی
• زبان‌ها: انگلیسی و چینی
• ابعاد: 177.43 × 87.47 × 34.5 میلی‌متر
• وزن: حدود 300 گرم

اسیلوسکوپ:

• نرخ نمونه‌برداری: برابر 48MSa/s
• پهنای باند آنالوگ: 10MHz
• امپدانس ورودی: 1MΩ
• مد کوپلینگ: AC / DC
• ولتاژ ورودی تست:
  با پراب 1:1 تا 80Vpp (حداکثر ±40V)
  با پراب 10:1 تا 800Vpp (حداکثر ±400V)
• حساسیت عمودی: 10mV/div تا 10V/div
• پایه زمانی افقی: از 50ns تا 20s
• مد تریگر: Auto / Normal / Single
• نوع تریگر: لبه بالا یا پایین
• سطح تریگر: قابل تنظیم
• اندازه‌گیری خودکار: Max، Min، RMS، Vpp، فرکانس، دوره تناوب، و Duty Cycle

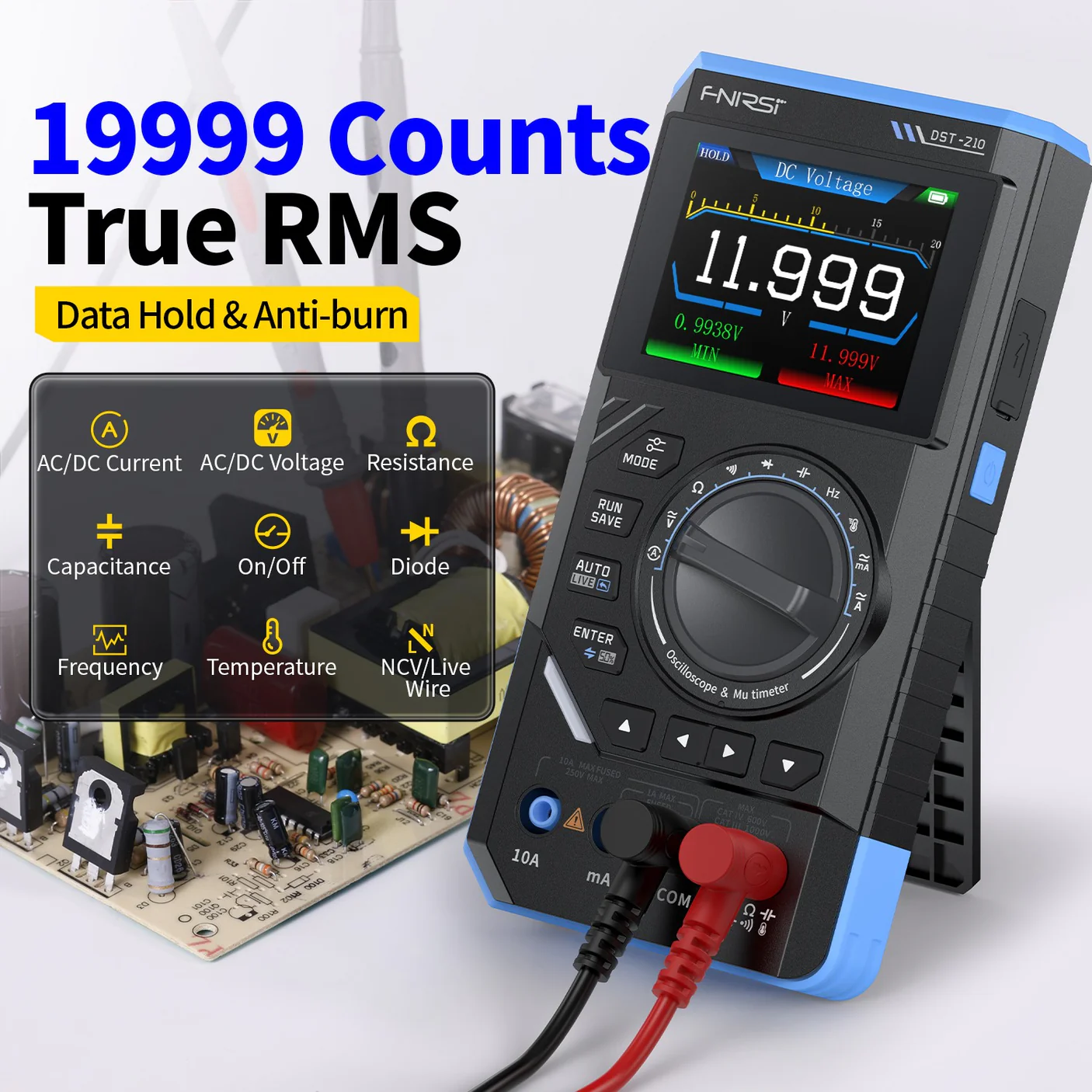

مولتی‌متر:

• ولتاژ DC: تا 1000V در بازه‌های مختلف
• ولتاژ AC: تا 750V
• جریان DC و AC: تا 9.999A
• مقاومت: تا 19.999MΩ
• ظرفیت خازن: تا 99.99mF
• فرکانس: تا 9.999MHz
• دما: از -55 تا 1300 درجه سانتی‌گراد
• تست دیود / بوق اتصال: دارد
• تست تک پروب برق متناوب (LIVE): پشتیبانی می‌شود

سیگنال ژنراتور:

• نوع موج خروجی: 13 نوع موج از جمله سینوسی، مربعی، دندانه‌اره‌ای و…
• فرکانس موج: تا 50KHz
• دامنه ولتاژ خروجی: از 0.1V تا 3.0V
• قابلیت تنظیم Duty Cycle برای موج مربعی و دندانه‌اره‌ای: دارد

مزایای مولتی‌متر، اسیلوسکوپ و سیگنال ژنراتور دستی FNIRSI DST-210

• ترکیب سه ابزار حیاتی در یک دستگاه سبک و قابل حمل
• نمایشگر رنگی با وضوح بالا و تنظیم نور
• قابلیت ضبط سیگنال و آنالیز راحت داده
• محدوده ولتاژی و جریانی گسترده با دقت بالا
• طراحی ایمن با حفاظت اضافه‌بار و هشدار باتری ضعیف
• باتری بزرگ با شارژدهی طولانی برای استفاده در محیط‌های کاری یا میدانی

معایب مولتی‌متر، اسیلوسکوپ و سیگنال ژنراتور دستی FNIRSI DST-210

• ژنراتور سیگنال دارای محدودیت فرکانسی نسبت به تجهیزات تخصصی‌تر
• مدل DST-201 دارای پهنای باند پایین‌تر است (1MHz در مقابل 10MHz مدل DST-210)
• برای کاربردهای حرفه‌ای با فرکانس بالا ممکن است کفایت نکند

کاربردهای FNIRSI DST-210

• تعمیرات تجهیزات الکترونیکی و بردهای مدار
• آموزش الکترونیک در محیط‌های آموزشی
• تحقیقات و توسعه در واحدهای فنی
• بررسی سیگنال‌ها و اندازه‌گیری پارامترهای الکتریکی در پروژه‌های DIY
• تست و تحلیل اولیه سیگنال‌ها در کارگاه‌های فنی

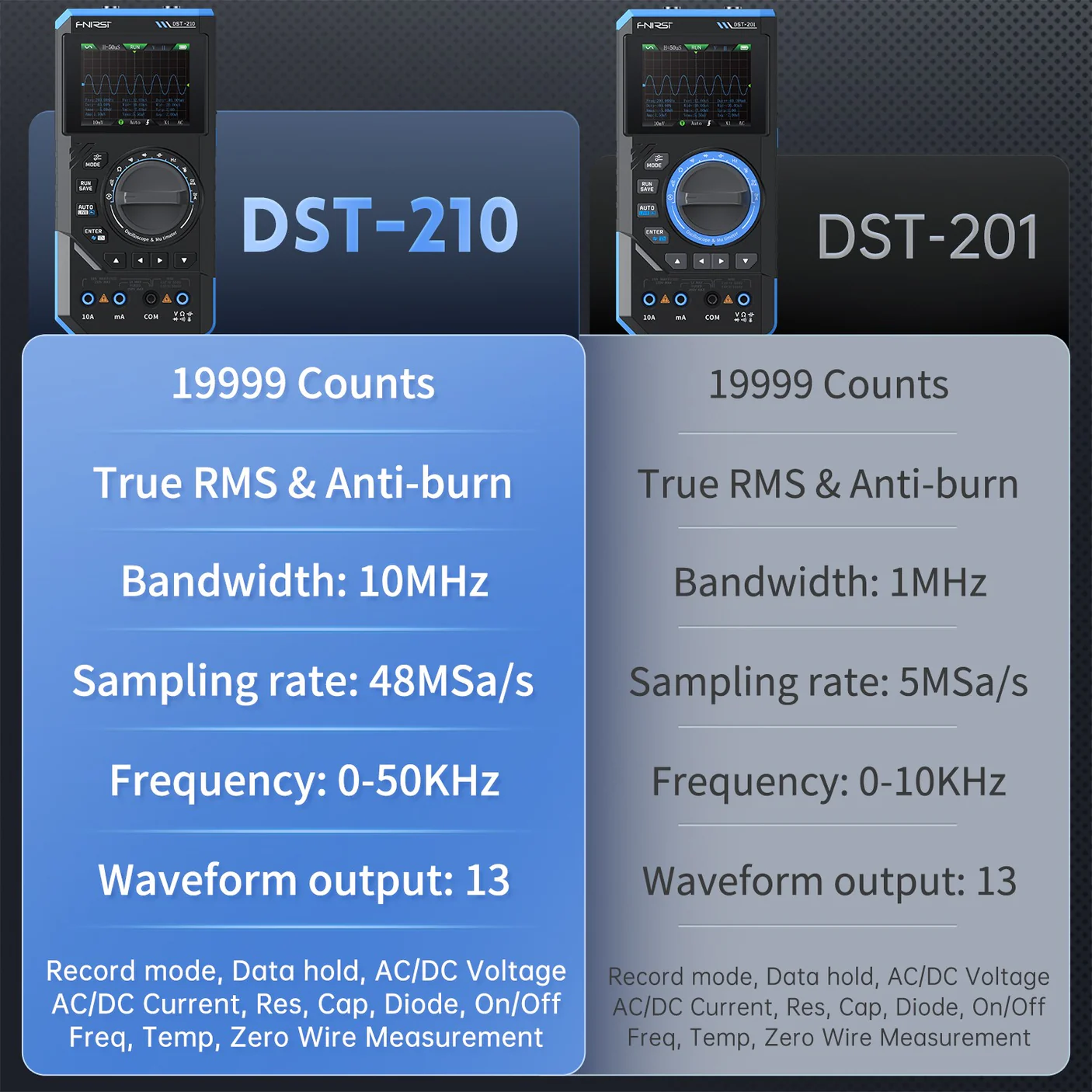

مقایسه مدل DST-201 با DST-210

• DST-210 انتخاب حرفه‌ای‌تر است با نرخ نمونه‌برداری 48MSa/s و پهنای باند 10MHz، همچنین فرکانس بالاتر سیگنال ژنراتور (تا 50KHz).
• DST-201 گزینه‌ای مقرون‌به‌صرفه‌تر برای کاربردهای آموزشی و عمومی با نرخ 5MSa/s و پهنای باند 1MHz.

نتیجه‌گیری

مولتی‌متر، اسیلوسکوپ و سیگنال ژنراتور دستی FNIRSI مدل DST-210 یک ابزار بی‌نظیر 3 در 1 برای تمامی نیازهای تست و اندازه‌گیری الکترونیکی است. با امکاناتی نظیر اسیلوسکوپ دقیق، مولتی‌متر گسترده، ژنراتور سیگنال قابل برنامه‌ریزی، و طراحی قابل‌حمل و ایمن، این ماژول انتخابی کامل برای مهندسین، دانشجویان و علاقمندان به الکترونیک است. اگر به دنبال یک ابزار چندکاره و مقرون‌به‌صرفه با قابلیت‌های حرفه‌ای هستید، DST-210 یا DST-201 گزینه‌ای شایسته خواهد بود.

لینک کالا در سایت سازنده : کلیک کنید
