انواع ماژول شارژر باتری: راهنمای کامل خرید و استفاده

اگر به‌دنبال بررسی انواع ماژول شارژر باتری برای پروژه‌های الکترونیکی هستید، این راهنمای جامع به شما کمک می‌کند بهترین گزینه را بر اساس نوع باتری، جریان و ولتاژ، حفاظت‌ها و کاربرد انتخاب کنید. در این مقاله علاوه بر معرفی، نکات فنی، فرمول‌های ضروری، خطاهای رایج، چک‌لیست خرید و سؤالات پرتکرار را نیز می‌خوانید. فروشگاه الک ملکترونیک به‌عنوان مرجع تخصصی تهیه تجهیزات و ماژول‌های شارژر باتری، اصالت کالا و ارسال سریع را تضمین می‌کند.

فهرست مطالب

• معرفی ماژول شارژر باتری
• انواع باتری و ماژول شارژر متناسب
• انتخاب جریان و ولتاژ شارژ
• حفاظت‌ها و استانداردهای ایمنی
• معرفی رایج‌ترین ماژول‌ها
• نکات طراحی، سیم‌کشی و تست
• خطاهای رایج و روش عیب‌یابی
• چک‌لیست خرید از الک ملکترونیک
• سؤالات متداول

معرفی ماژول شارژر باتری چیست؟

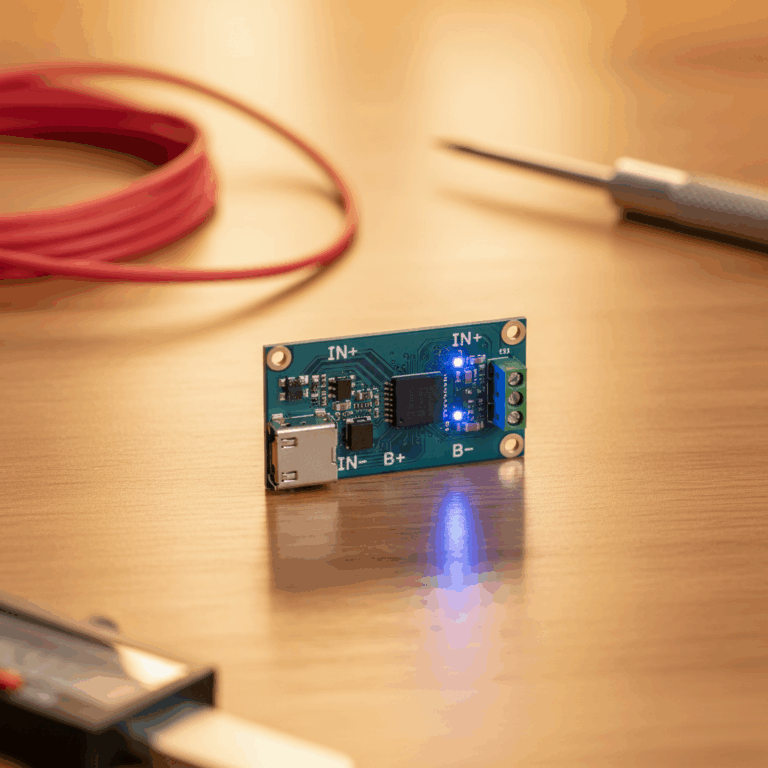

ماژول شارژر باتری بردی آماده و کوچک است که پروفایل شارژ مناسب یک شیمی باتری خاص را اجرا می‌کند. این ماژول‌ها کارهای مهمی مانند محدودسازی جریان، کنترل ولتاژ/دما، قطع ایمن شارژ و گاهی پاورمسنجی را انجام می‌دهند. نتیجه: شارژ سریع‌تر، عمر بیشتر باتری و ایمنی بالاتر.

• کاربردها: گجت‌های IoT، رباتیک، پاوربانک، سیستم‌های قابل‌حمل، بکاپ اضطراری.
• مزایا: ساده‌سازی طراحی، کاهش ریسک، صرفه‌جویی در زمان و هزینه توسعه.

انواع باتری و ماژول شارژر متناسب

انتخاب ماژول باید با نوع شیمی باتری تطبیق داشته باشد. تفاوت در پروفایل شارژ حیاتی است و اشتباه در آن می‌تواند به کهنگی یا حتی آسیب منجر شود.

• لیتیوم‌یونی/پلیمری Li‑Ion/Li‑Po
  • پروفایل: CC/CV (جریان ثابت سپس ولتاژ ثابت)
  • ولتاژ سلول: 4.2 V رایج، نسخه‌های 4.35 V نیز وجود دارد
  • ماژول‌های رایج: TP4056، MCP73831، MP2615، BQ2407x
• لیتیوم‌آهن‌فسفات LiFePO4
  • پروفایل: CC/CV با ولتاژ پایانی پایین‌تر
  • ولتاژ سلول: حدود 3.6–3.65 V
  • ماژول‌های رایج: ماژول‌های مبتنی بر BQ24650/BQ24618 با تنظیم 3.6–3.65 V
• نیکل‌متال‌هیدرید NiMH
  • پروفایل: تشخیص دلتا-وی منفی، کنترل دما، تایمر ایمنی
  • ولتاژ سلول: 1.2 V نامی (سری/موازی طبق پک)
  • ماژول‌های رایج: MAX712/713، LTC4010
• سرب‌اسید SLA/VRLA/GEL
  • پروفایل: Bulk/Absorption/Float
  • ولتاژ سلول: 2 V نامی (باتری 12 V = 6 سلول)
  • ماژول‌های رایج: LM317 تنظیم‌شده + کنترل شارژ سه‌مرحله‌ای، یا کنترلرهای اختصاصی مانند BQ24450
• چندسلولی سری (2S/3S/4S…)
  • نیاز: بالانسر سلول و BMS
  • ماژول‌های رایج: سری BQ24xxx/BQ257xx، کنترلرهای شارژ چندسلولی و ماژول‌های BMS بالانس‌دار

انتخاب جریان و ولتاژ شارژ

• ولتاژ شارژ نهایی
  • Li‑Ion/Li‑Po: معمولا $4.20\mathrm{V}$ به‌ازای هر سلول
  • LiFePO4: حدود $3.60\text{ تا }3.65\mathrm{V}$ به‌ازای هر سلول
  • SLA: متناسب با دما، برای 12V معمولاً $14.2\text{ تا }14.7\mathrm{V}$ در فاز Absorption و $13.5\text{ تا }13.8\mathrm{V}$ در Float
• جریان شارژ
  • قاعده سرانگشتی: Icharge≈0.5CIcharge​≈0.5C تا $1C$ برای Li‑Ion (بر اساس دیتاشیت باتری)
  • مثال: باتری 2000mAh با $0.5C$ ≈ $1\mathrm{A}$
• تأمین توان ورودی
  • اطمینان از توان آداپتور: Pin≥Vbat×IchargeηPin​≥ηVbat​×Icharge​​
  • اگر از USB استفاده می‌کنید، پروفایل‌های USB‑C/PD یا QC را در نظر بگیرید.

حفاظت‌ها و استانداردهای ایمنی ضروری

• حفاظت‌های BMS: اضافه‌ولتاژ، کم‌ولتاژ، اضافه‌جریان، اتصال‌کوتاه، دما
• سنس دما: ترمیستور NTC برای قطع شارژ در دماهای نامجاز
• بالانس سلولی: برای پک‌های چندسلولی سری
• جبران‌سازی دما: مخصوص SLA و NiMH
• استانداردها: UN38.3، IEC 62133، توصیه‌های سازندگان سلول

معرفی رایج‌ترین ماژول‌ها

• TP4056 (Li‑Ion تک‌سلول)
  • سادگی، قیمت مناسب، جریان معمول 1A، نسخه با حفاظت DW01+A8205
  • ورودی 5V؛ ترجیحاً تأمین پایدار و هیت‌سینک جزئی
• MCP73831/2 (Li‑Ion تک‌سلول)
  • جریان قابل‌تنظیم با مقاومت، ابعاد بسیار کوچک، راندمان خوب
• BQ2407x/BQ2409x (Li‑Ion تک‌سلول با Power Path)
  • مناسب دستگاه‌های هم‌زمان شارژ/مصرف، مدیریت حرارتی پیشرفته
• BQ24650 (چندسلولی/خورشیدی)
  • MPPT تقریبی، ورودی‌های متنوع، مناسب پنل خورشیدی
• LTC4054/LTC4056 (کیفیت بالا، Li‑Ion تک‌سلول)
  • ریپل کم، حفاظت‌های دقیق
• کنترلرهای SLA سه‌مرحله‌ای
  • اجرای Bulk/Absorption/Float با جبران دمایی

نکته: برای پک‌های 2S/3S/4S حتماً از ماژول شارژ مخصوص چندسلول + BMS بالانس‌دار استفاده کنید؛ TP4056 مناسب پک سری نیست.

نکات طراحی، سیم‌کشی و تست

• مسیرهای تغذیه کوتاه و قطور، استفاده از زمین مشترک پهن
• دیود یا MOSFET برای جلوگیری از برگشت جریان به ورودی
• خنک‌کاری: پد حرارتی زیر آی‌سی‌های خطی (مانند TP4056)
• تست جریان و دما با مولتی‌متر و ترموکوپل؛ لاگر برای پروژه‌های حساس
• استفاده از کابل USB با کیفیت؛ کابل ضعیف افت ولتاژ ایجاد می‌کند
• ایزوله‌سازی مکانیکی باتری و برد؛ جلوگیری از تنش و اتصال بدنه
• برچسب‌گذاری کانکتورها: $B+$, $B-$, $OUT+$, $OUT-$, $IN+$, $IN-$

خطاهای رایج و روش عیب‌یابی

• انتخاب ماژول اشتباه برای شیمی باتری
  • علائم: داغ شدن غیرعادی، شارژ ناقص، عمر کوتاه
• تنظیم نادرست جریان
  • راه‌حل: محاسبه بر مبنای ظرفیت واقعی و دیتاشیت سلول
• شارژ پک سری بدون BMS
  • خطرناک؛ الزامی است از BMS بالانس‌دار استفاده شود
• استفاده از آداپتور ضعیف یا کابل نامناسب
  • نشانه: افت ولتاژ ورودی، قطع و وصل شارژ
• بی‌توجهی به دما
  • راه‌حل: NTC و محدودیت حرارتی ماژول را فعال/درست سیم‌کشی کنید

چک‌لیست خرید از الک ملکترونیک

• تعیین نوع باتری: Li‑Ion/Li‑Po، LiFePO4، NiMH، SLA یا پک چندسلولی
• ظرفیت باتری و جریان مدنظر شارژ
• نیاز به Power Path برای کار هم‌زمان دستگاه و شارژ؟
• ورودی تغذیه: USB‑C PD، 5V USB، آداپتور 12V، پنل خورشیدی
• ضرورت BMS و بالانس سلولی
• ابعاد، کانکتور، نشانگر LED، نمایشگر درصد شارژ
• خدمات: مشاوره پیش از خرید، تضمین اصالت، ارسال سریع

در الک ملکترونیک می‌توانید انواع ماژول شارژر اورجینال، BMS بالانس‌دار، کابل و آداپتور مناسب را  تخصصی تهیه کنید.

سؤالات متداول (FAQ)

• آیا می‌توان با TP4056 پک 2S را شارژ کرد؟
  • خیر. TP4056 فقط برای تک‌سلول Li‑Ion طراحی شده است. برای 2S از شارژر چندسلولی + BMS استفاده کنید.
• جریان شارژ مناسب برای باتری 2200mAh چیست؟
  • معمولاً $0.5C$ یعنی حدود $1.1\mathrm{A}$؛ دیتاشیت سلول را ملاک قرار دهید.
• آیا شارژ هم‌زمان و مصرف مجاز است؟
  • تنها در ماژول‌هایی با Power Path (مثل BQ2407x) با طراحی صحیح.
• بهترین گزینه برای سولار چیست؟
  • کنترلرهایی با MPPT یا ردیابی نقطه توان مانند BQ24650.
• برای SLA 12V چه ولتاژی لازم است؟
  • حدود $14.2\text{ تا }14.7\mathrm{V}$ جذب و $13.5\text{ تا }13.8\mathrm{V}$ شناورسازی، با جبران‌سازی دما.
