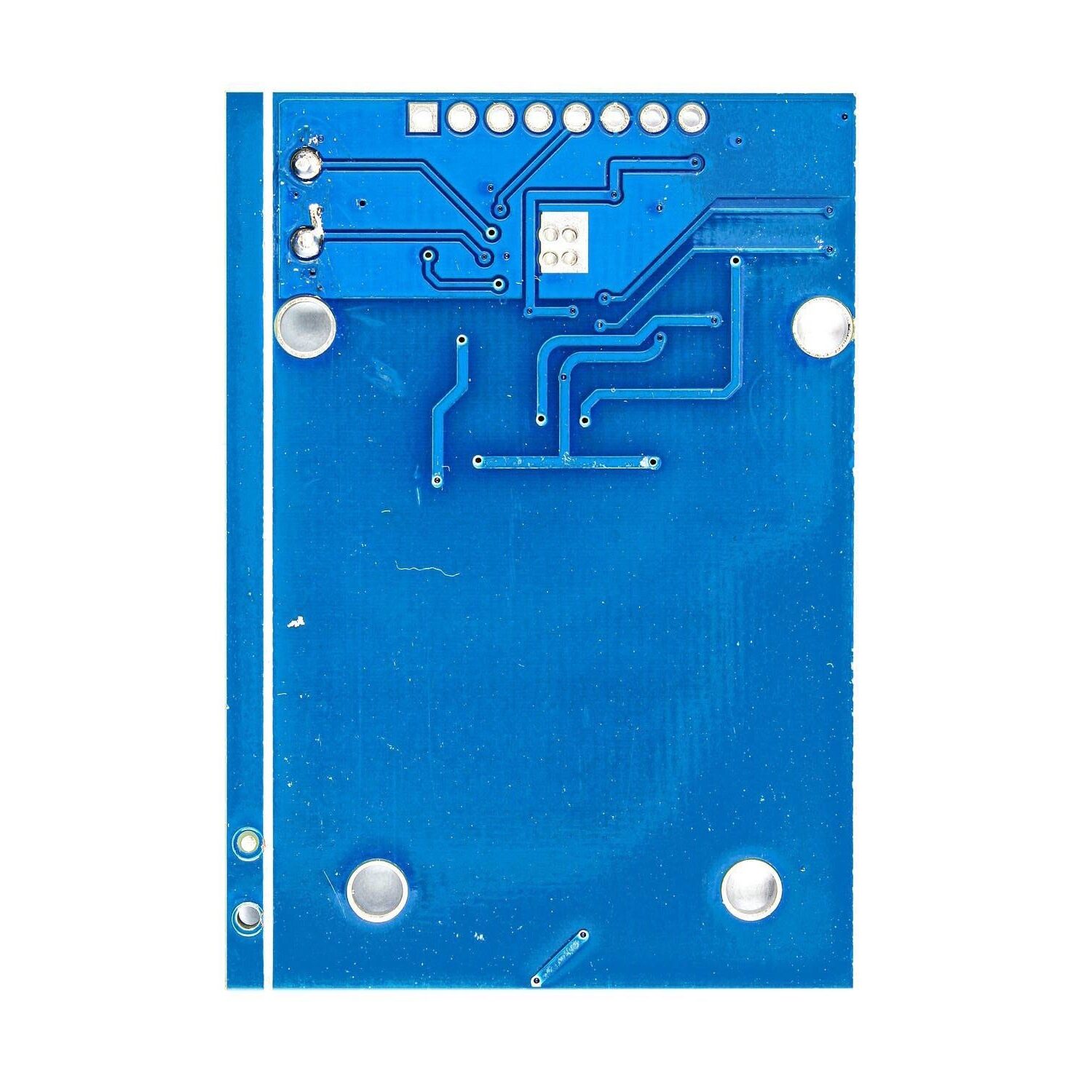

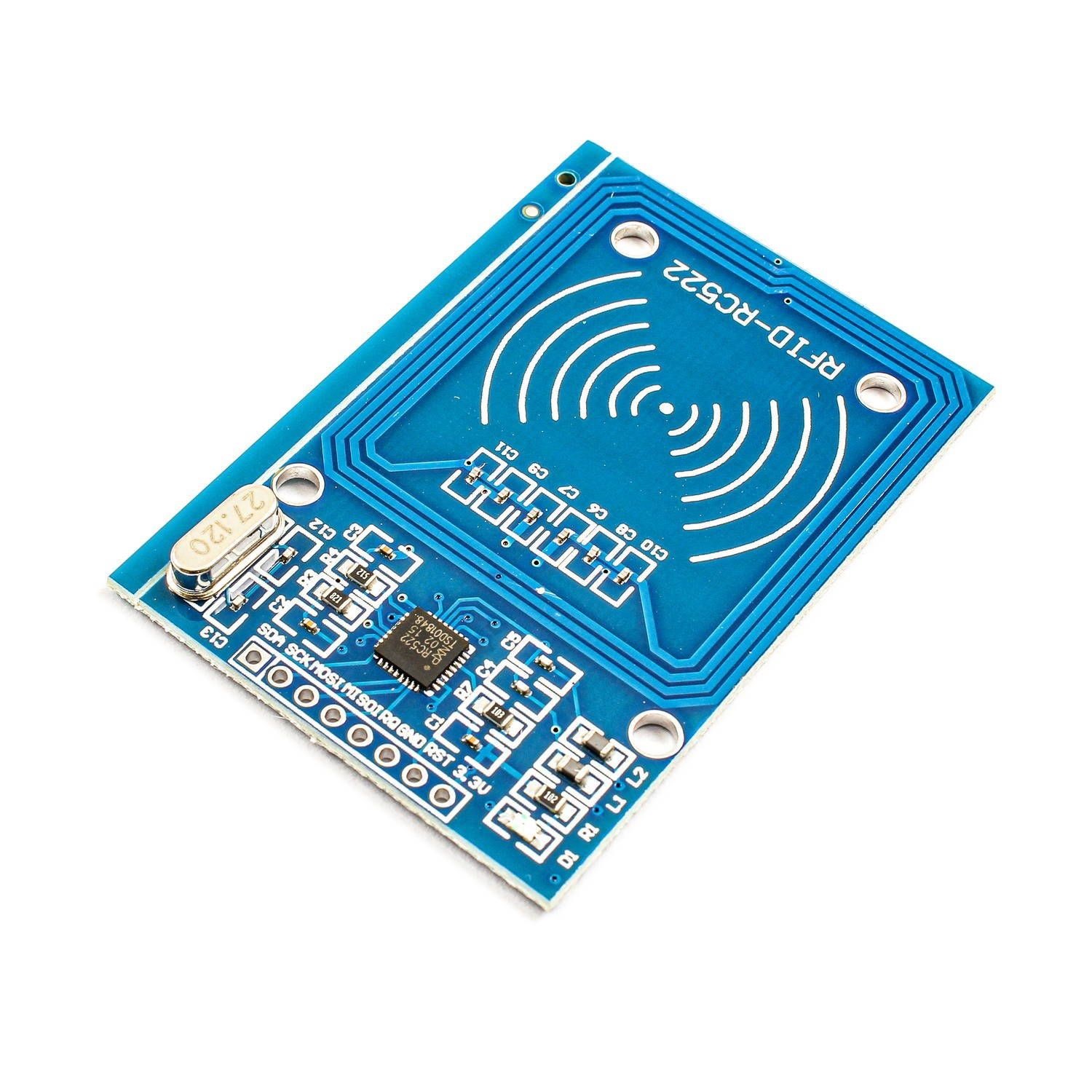

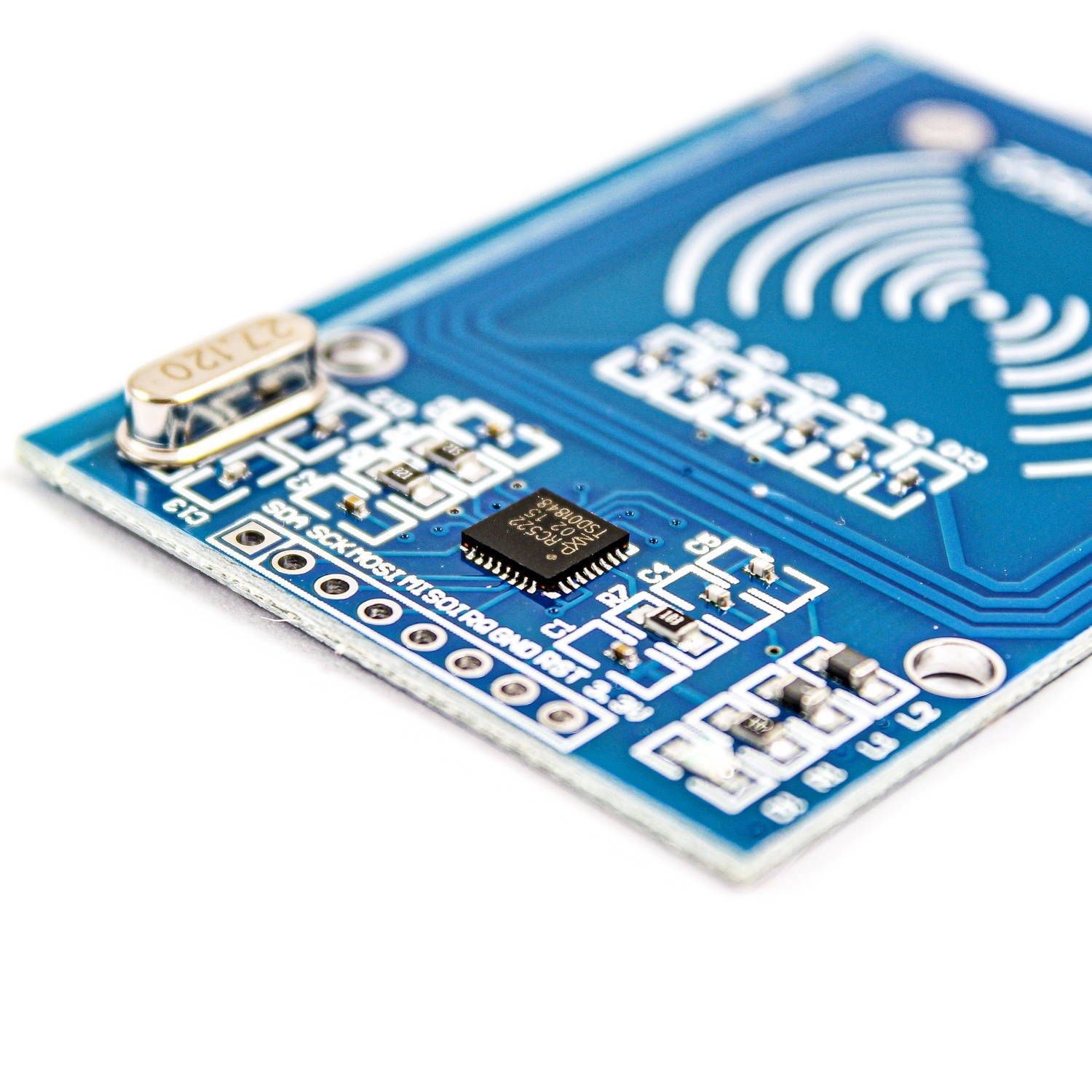

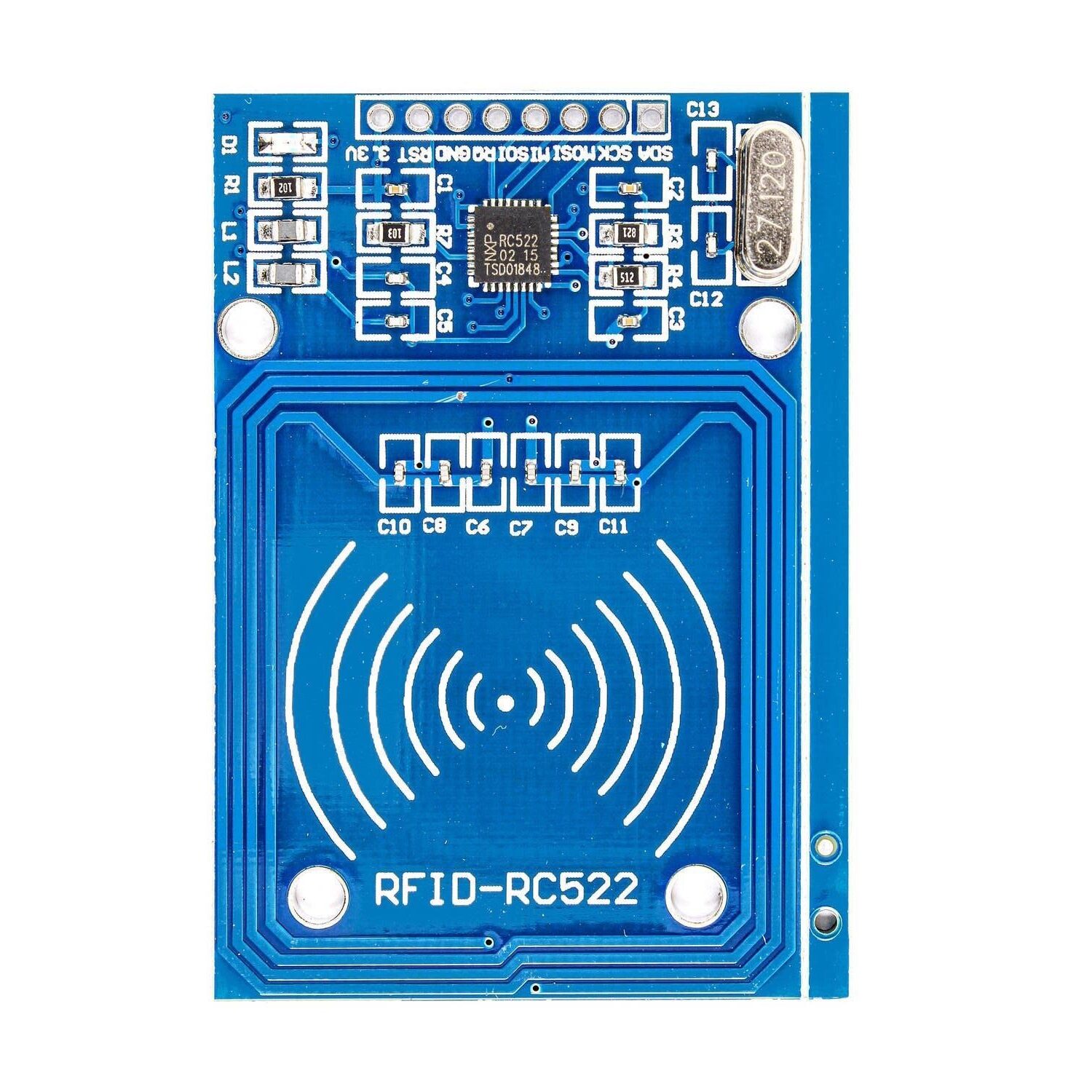

ماژول RFID RC522 با قابلیت خواندن و نوشتن 13.56MHz

ماژول RFID RC522 با قابلیت خواندن و نوشتن 13.56MHz یکی از پرکاربردترین و محبوب‌ترین ماژول‌های خواندن و نوشتن اطلاعات روی کارت‌ها و تگ‌های RFID با فرکانس 13.56 مگاهرتز است. این ماژول به‌ویژه در پروژه‌های الکترونیکی، امنیتی، خانه هوشمند و کنترل تردد به دلیل ابعاد کوچک، قیمت مناسب و سازگاری با انواع میکروکنترلرها به‌خصوص آردوینو، استفاده فراوانی دارد. تراشه قدرتمند MFRC522 ساخت شرکت فیلیپس، قلب این ماژول را تشکیل می‌دهد و امکان تبادل داده با کارت‌های مختلف را از طریق پروتکل SPI فراهم می‌کند.

ویژگی‌های کلیدی ماژول RFID RC522 با قابلیت خواندن و نوشتن 13.56MHz

• فرکانس کاری 13.56MHz: سازگار با انواع کارت‌ها و تگ‌های مایفر.
• قابلیت خواندن و نوشتن اطلاعات: پشتیبانی از کارت‌های قابل برنامه‌ریزی و کارت‌های فقط خواندنی.
• ارتباط از طریق SPI و I2C: قابل اتصال به انواع بردهای میکروکنترلری.
• سازگاری کامل با Arduino: راه‌اندازی آسان با کتابخانه‌های آماده.
• طراحی جمع‌وجور: ابعاد کوچک برای نصب در پروژه‌های فشرده.
• انتقال داده با سرعت بالا: سرعت انتقال تا 10Mbit/s و پشتیبانی از نرخ 424Kbit/s در ارتباط دوطرفه.
• محدوده خواندن بین 3 تا 10 سانتی‌متر: مناسب برای انواع کاربردهای غیر تماسی.
• پشتیبانی از کارت‌های: MIFARE Classic S50/S70، Ultralight، Pro، Desfire و NTAG213.

مشخصات فنی ماژول RFID RC522

• تراشه اصلی: MF RC522
• ولتاژ تغذیه: 3.3 ولت
• جریان مصرفی: 13 تا 26 میلی‌آمپر (در حالت sleep: کمتر از 80uA)
• رابط ارتباطی: SPI (قابل تغییر به I2C یا UART)
• فرکانس کاری: 13.56 مگاهرتز
• فاصله کاری مؤثر: 3 الی 10 سانتی‌متر بسته به نوع تگ
• ابعاد ماژول: 60mm × 39mm
• حداکثر نرخ انتقال دیتا: 10Mbit/s
• نرخ دیتا در حالت خواندن/نوشتن: 424Kbit/s
• جنس بدنه: PCB + پلاستیک + آنتن داخلی

مزایای ماژول RFID RC522

• قابلیت خواندن و نوشتن روی انواع تگ‌ها
• مصرف توان بسیار پایین
• پشتیبانی از تگ‌های پرکاربرد مایفر
• مناسب برای پروژه‌های IoT، خانه هوشمند، کنترل دسترسی و…
• راه‌اندازی ساده و سریع با آردوینو و سایر میکروکنترلرها

معایب ماژول RFID RC522

• عدم پشتیبانی از تگ‌های با فرکانس پایین (مانند 125kHz)
• محدودیت در فاصله کاری نسبت به RFID های برد بلند
• نیاز به تنظیم دقیق ولتاژ تغذیه (۳.۳ ولت)

کاربردهای RFID RC522

• سیستم‌های کنترل تردد و امنیت ساختمان
• دستگاه‌های حضور و غیاب پرسنل
• سیستم‌های پرداخت غیرتماسی و کیف پول الکترونیک
• پروژه‌های اینترنت اشیا (IoT)
• خانه‌های هوشمند و کنترل هوشمند درب‌ها
• ردیابی دارایی و تجهیزات در انبار و بیمارستان
• شناسایی کالا، افراد، حیوانات یا وسایل نقلیه
• کتابخانه‌ها، مراکز آموزشی و فروشگاهی

نتیجه‌گیری

ماژول RFID RC522 اطلاعات روی کارت‌ها و تگ‌های فرکانس 13.56MHz، یک انتخاب ایده‌آل برای پروژه‌های امنیتی، کنترلی و اینترنت اشیا است. این ماژول با ویژگی‌هایی همچون مصرف پایین انرژی، قابلیت ارتباط سریع از طریق SPI و ابعاد مناسب، به‌راحتی قابل استفاده در انواع سیستم‌های الکترونیکی و میکروکنترلری می‌باشد. اگر به‌دنبال یک راهکار قابل‌اطمینان و مقرون‌به‌صرفه برای شناسایی غیرتماسی هستید، RC522 گزینه‌ای مطمئن است.
