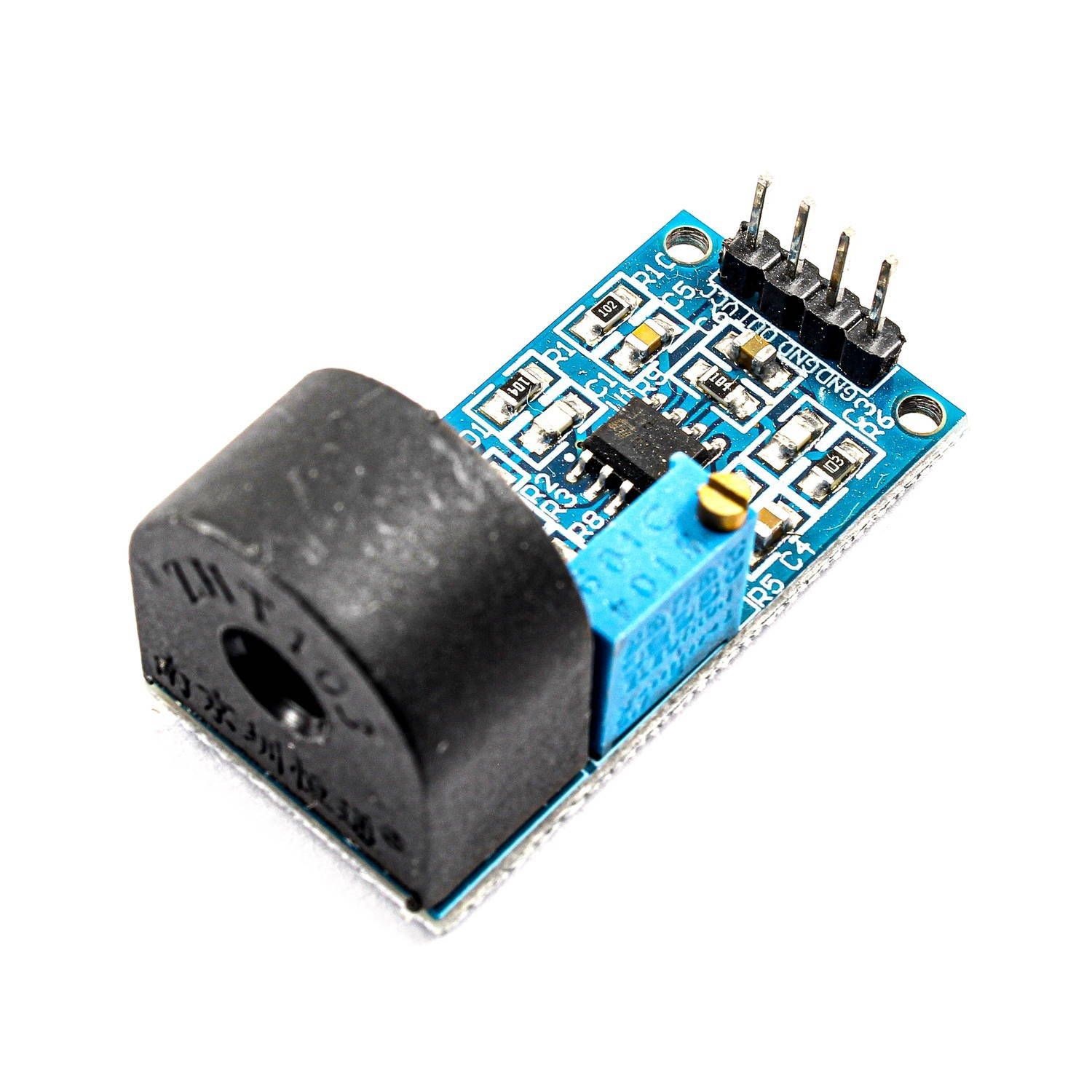

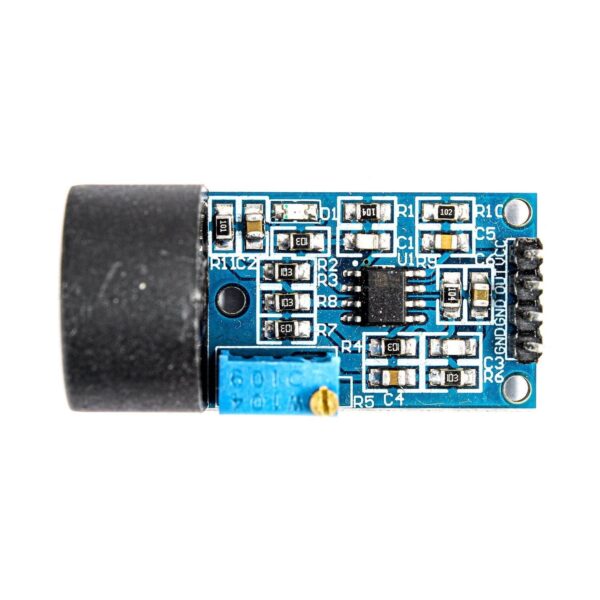

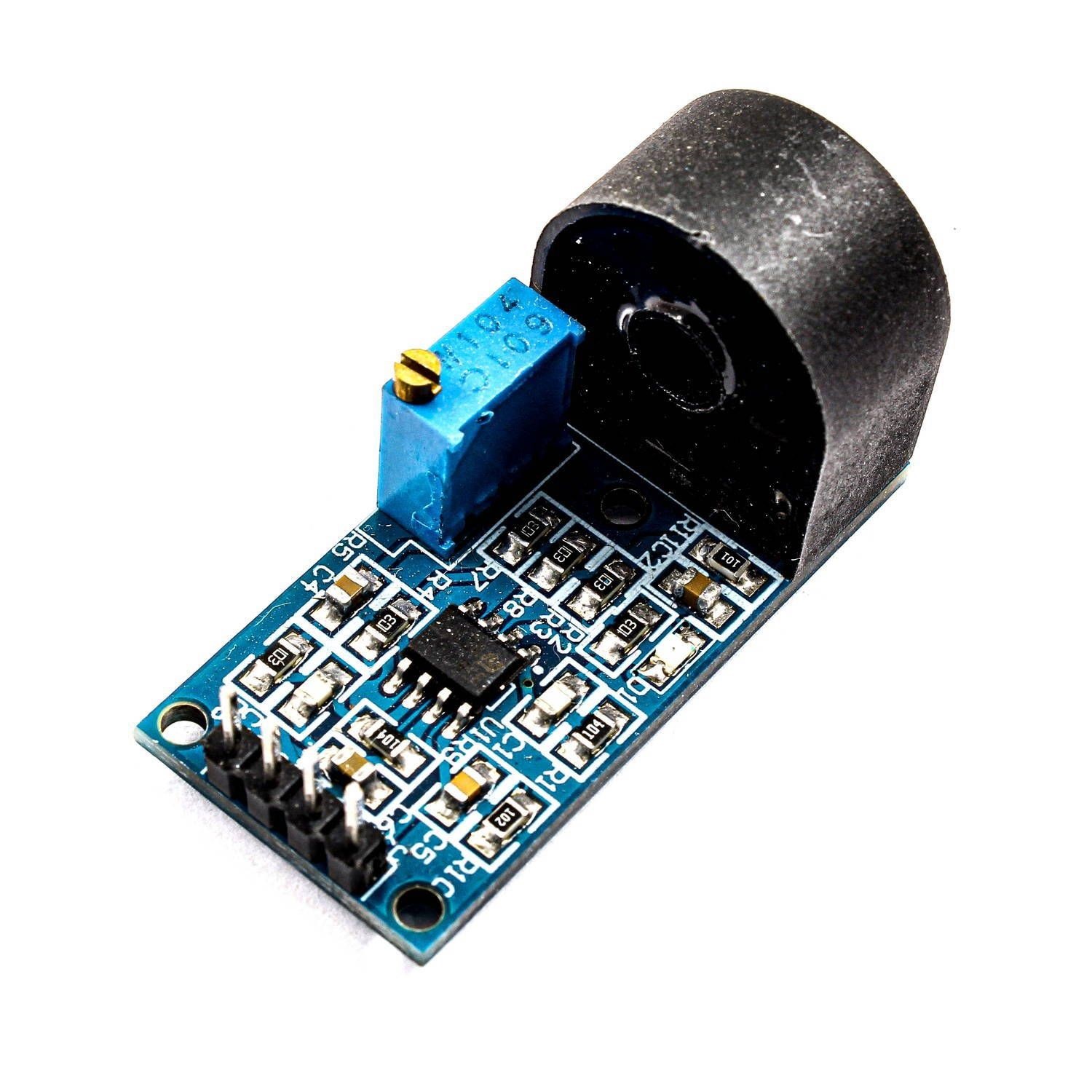

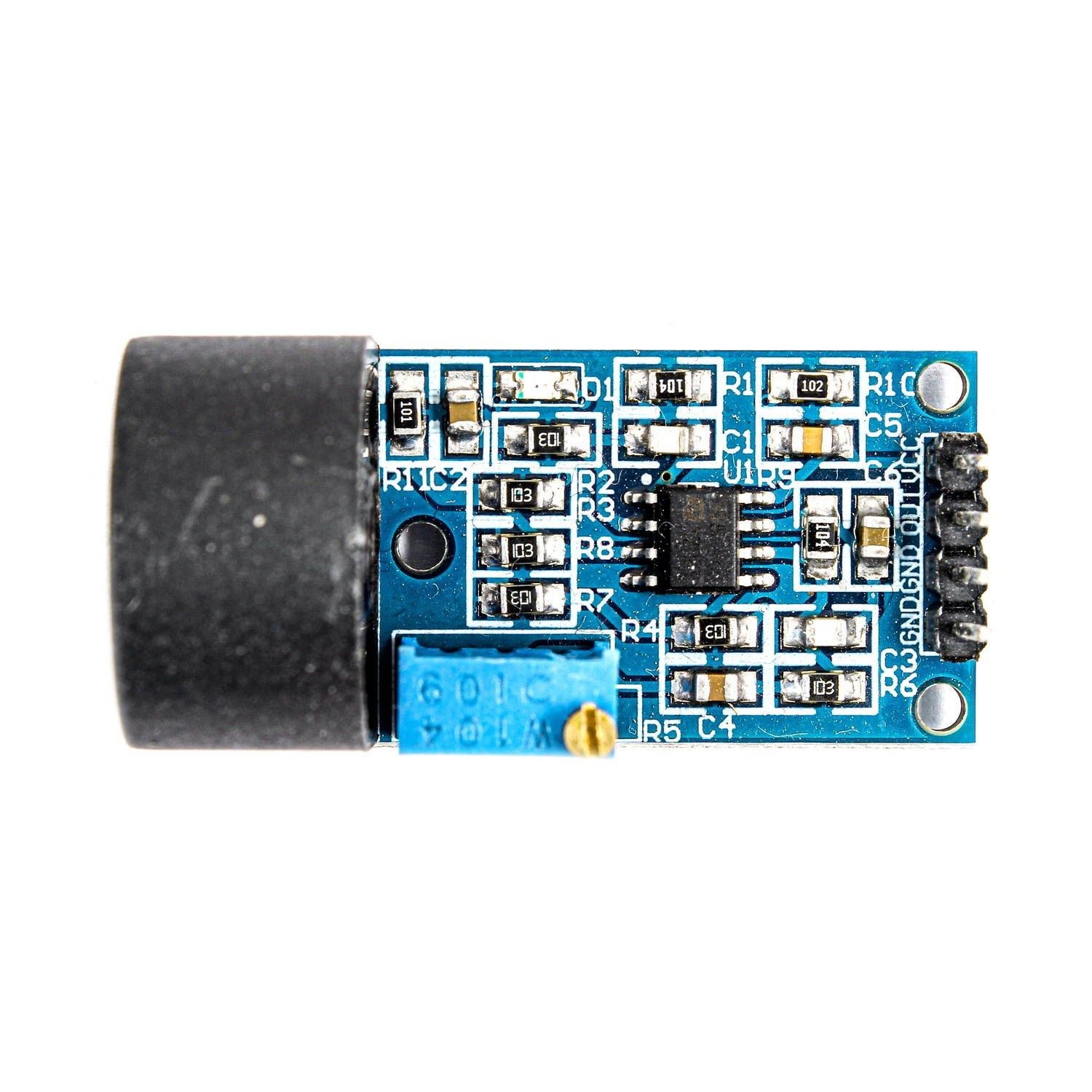

نقد و بررسی اجمالیماژول اندازه گیری جریان متناوب ZMCT103C با محدوده اندازه گیری از 5 میلی آمپر تا 5 آمپر

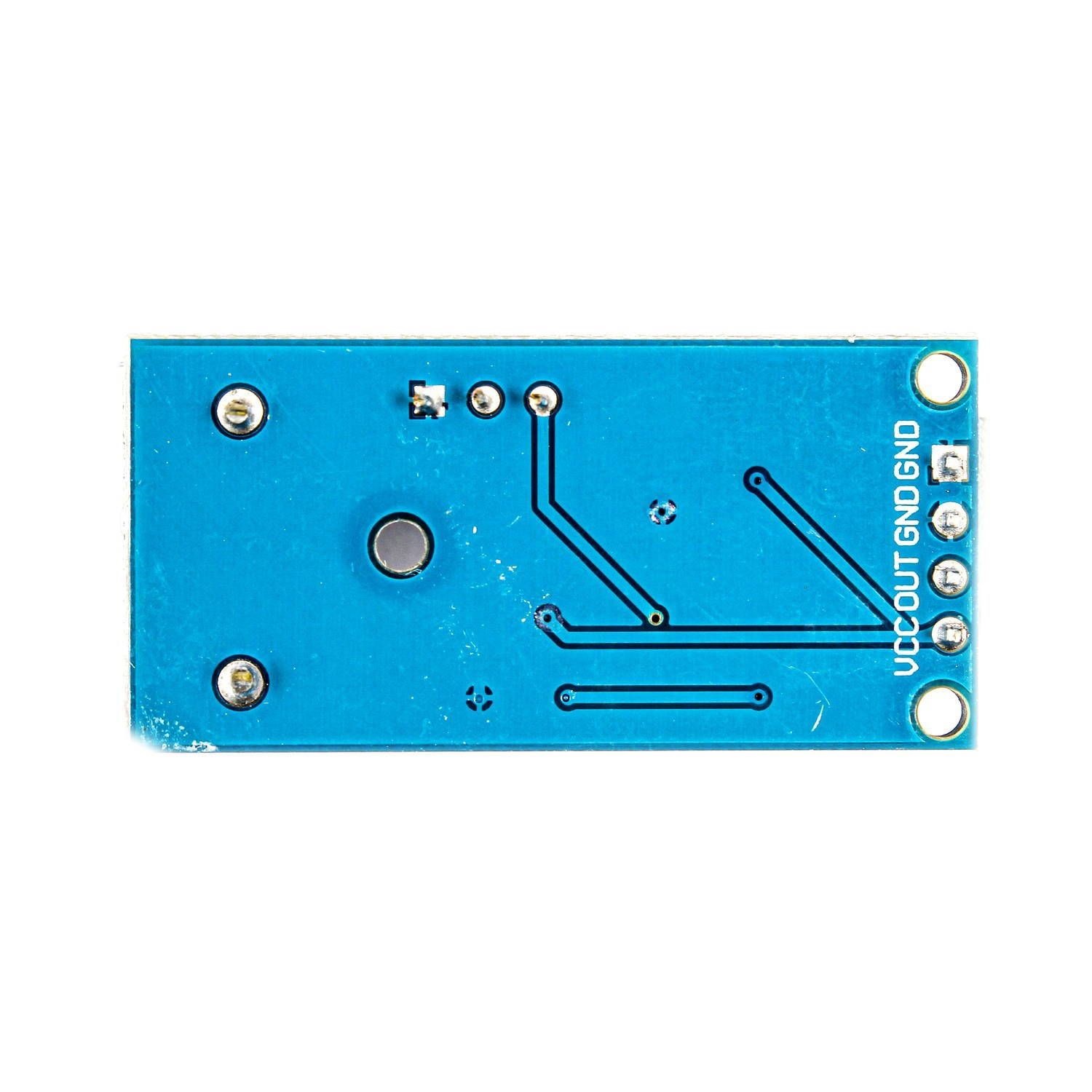

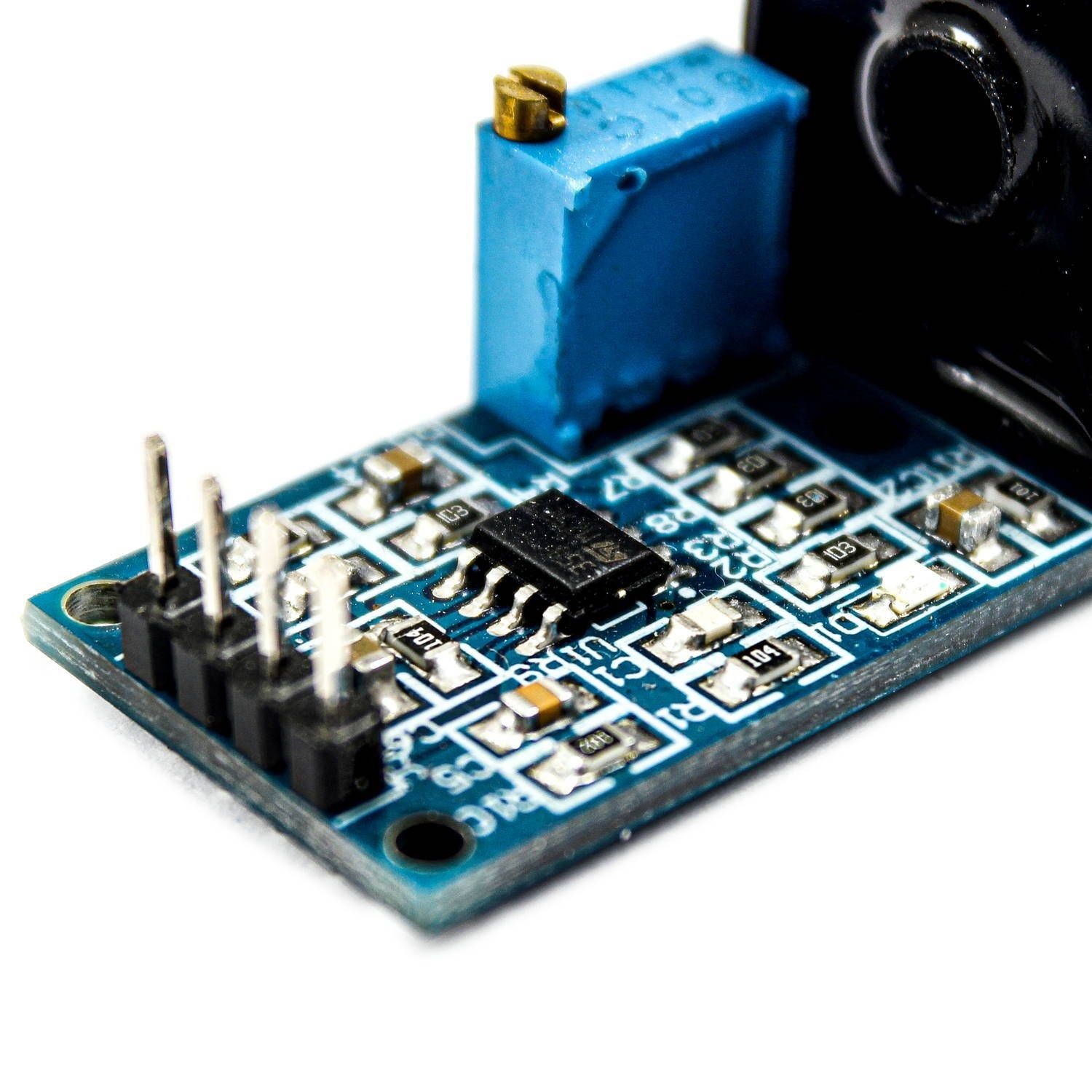

این ماژول یک سنسور اندازه گیری جریان AC در محدوده 5 میلی آمپر تا 5 آمپر است. این ماژول دارای 4 پایه خروجی است و یک خروجی آنالوگ مطابق با جریان AC عبوری از سیم ارائه می دهد. با پتانسیمتر روی ماژول می توان تقویت کنندگی ماژول را تغییر داد. ولتاژ آنالوگ خروجی را می توان با میکرو به دیجتال تبدیل کرد و جریان عبوری از سیم را بدست آورد. برای استفاده از این ماژول دیتاشیت ZMCT103C را برای بدست آوردن رابطه های محاسباتی مطالعه نمایید.
کاربرد های ماژول سنسور جریان 5 آمپر ZMCT103C:
ماژول سنسور جریان 5 آمپر ZMCT103C یک سنسور جریان غیر تماسی است که برای اندازه گیری جریان AC در برنامه های الکترونیکی و کنترلی استفاده می شود. این ماژول دارای خروجی آنالوگ است که می تواند با استفاده از آن برای اندازه گیری جریان و همچنین تشخیص بار از جمله برنامه های کاربردی زیر استفاده شود:
سیستم های حفاظتی: این ماژول می تواند برای شناسایی جریان بالا و نامناسب در سیستم های حفاظتی استفاده شود.
مانیتورینگ برق: این ماژول می تواند برای مانیتورینگ جریان و ولتاژ در سیستم های برقی مورد استفاده قرار گیرد.
سیستم های کنترل خطی: این ماژول می تواند برای کنترل جریان در سیستم های خطی مانند موتورهای DC و سروو موتورها استفاده شود.
سیستم های خنک کننده: این ماژول می تواند برای کنترل جریان در سیستم های خنک کننده استفاده شود.
مزایای ماژول سنسور جریان 5 آمپر ZMCT103C:
ماژول سنسور جریان 5 آمپر ZMCT103C دارای مزایای زیادی است. در زیر به برخی از مزایای این ماژول اشاره می‌کنیم:
نصب آسان: این ماژول دارای طراحی ساده و اندازه کوچکی است که به راحتی در سیستم‌های الکترونیکی نصب می‌شود.
دقت بالا: این ماژول دارای دقت بالایی در اندازه‌گیری جریان است و توانایی اندازه‌گیری جریان تا 5 آمپر را داراست.
کاربردهای گسترده: ماژول سنسور جریان 5 آمپر ZMCT103C در بسیاری از سیستم‌های الکترونیکی و کنترلی مورد استفاده قرار می‌گیرد و کاربردهای گسترده‌ای دارد.
عملکرد ثابت: این ماژول با توجه به استفاده از فرکانس 50 هرتز AC ، عملکرد ثابتی دارد و از نوسانات کوتاه مدت مستقل است.
هزینه اقتصادی: این ماژول با توجه به قیمت مناسب خود، به عنوان یکی از ابزارهای ارزان قیمت در سیستم های الکترونیکی استفاده می‌شود.
خروجی آنالوگ: ماژول سنسور جریان 5 آمپر ZMCT103C دارای خروجی آنالوگ است که می‌تواند به راحتی در برنامه های الکترونیکی استفاده شود.
معایب ماژول سنسور جریان 5 آمپر ZMCT103C:
ماژول سنسور جریان 5 آمپر ZMCT103C همانند هر سیستم الکترونیکی دیگری دارای برخی معایب است. در زیر به برخی از معایب این ماژول اشاره می‌کنیم:
محدودیت در جریان اندازه‌گیری: این ماژول تنها جریان تا 5 آمپر را می‌تواند اندازه‌گیری کند و در صورت نیاز به اندازه‌گیری جریان‌های بیشتر، نیاز به استفاده از ماژول‌های دیگری با ظرفیت بیشتر است.
خطا در اندازه‌گیری: در صورت استفاده اشتباه از ماژول، احتمال خطا در اندازه‌گیری جریان وجود دارد. همچنین، تحریک‌های الکتریکی دیگر نیز می‌توانند باعث خطا در اندازه‌گیری شوند.
نیاز به مدار جانبی: برای استفاده از این ماژول به صورت کامل، نیاز به مدار جانبی برای تغذیه و خواندن خروجی آنالوگ آن است که ممکن است برای برخی کاربران چالش برانگیز باشد.
حساسیت به دما: ماژول سنسور جریان 5 آمپر ZMCT103C حساس به دما است و با تغییر دما، دقت اندازه‌گیری آن نیز تغییر می‌کند.
Features of ZMCT103C Current Sensor Module:
Current Ratio: 5 A:5 mA
Rated Primary Current at 50/60 Hz: 5 A
Winding D.C. Resistance at 20 °C: 155 Ω
Maximum Primary Current at 50/60 Hz: 20 A
Transformer Turns Ratio: Np:Ns = 1000:1
Isolation Voltage: 4500V
Onboard sampling resistor, to drop the voltage to lower levels
Operating Temperature: -40 to 85 °C
Pin Length of the secondary coil (encapsulation) > 3mm
Epoxy Encapsulation
Applications of ZMCT103C Current Sensor Module
Measuring AC currents
Monitor any current surges
Ground fault detection
Household electrical equipment
