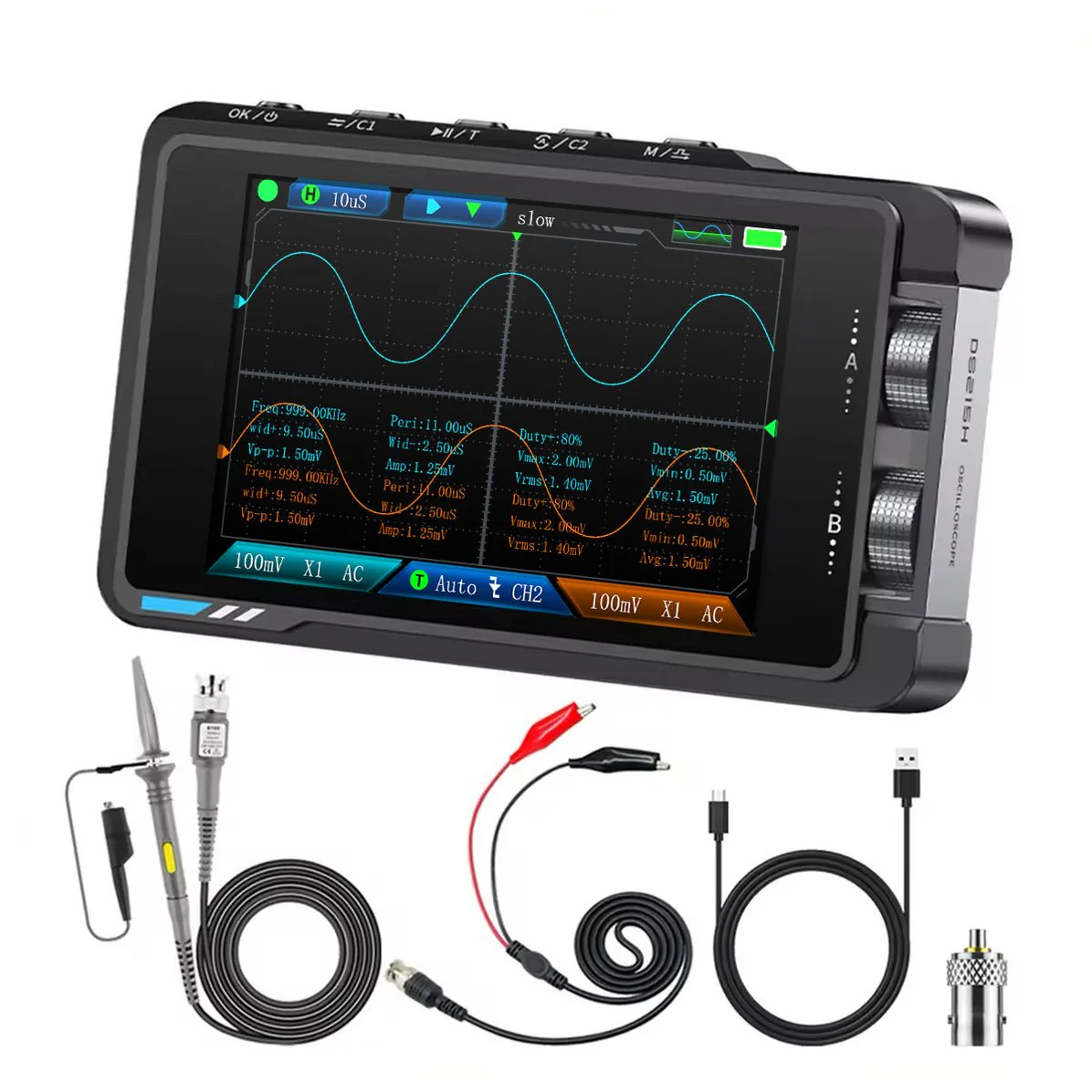

مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DS215H

مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DS215H یک ابزار تست دوکاره و پیشرفته است که قابلیت‌های یک اسیلوسکوپ دیجیتال دو کاناله 50MHz و فانکشن ژنراتور DDS را در قالب یک دستگاه قابل حمل ترکیب می‌کند. این دستگاه با دقت بالا، طراحی جمع‌وجور و امکانات متنوع، گزینه‌ای ایده‌آل برای تعمیرکاران، مهندسان، و علاقه‌مندان به الکترونیک در حوزه‌های تحقیق و توسعه و تست‌های فنی به شمار می‌رود.

ویژگی‌های کلیدی مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DS215H

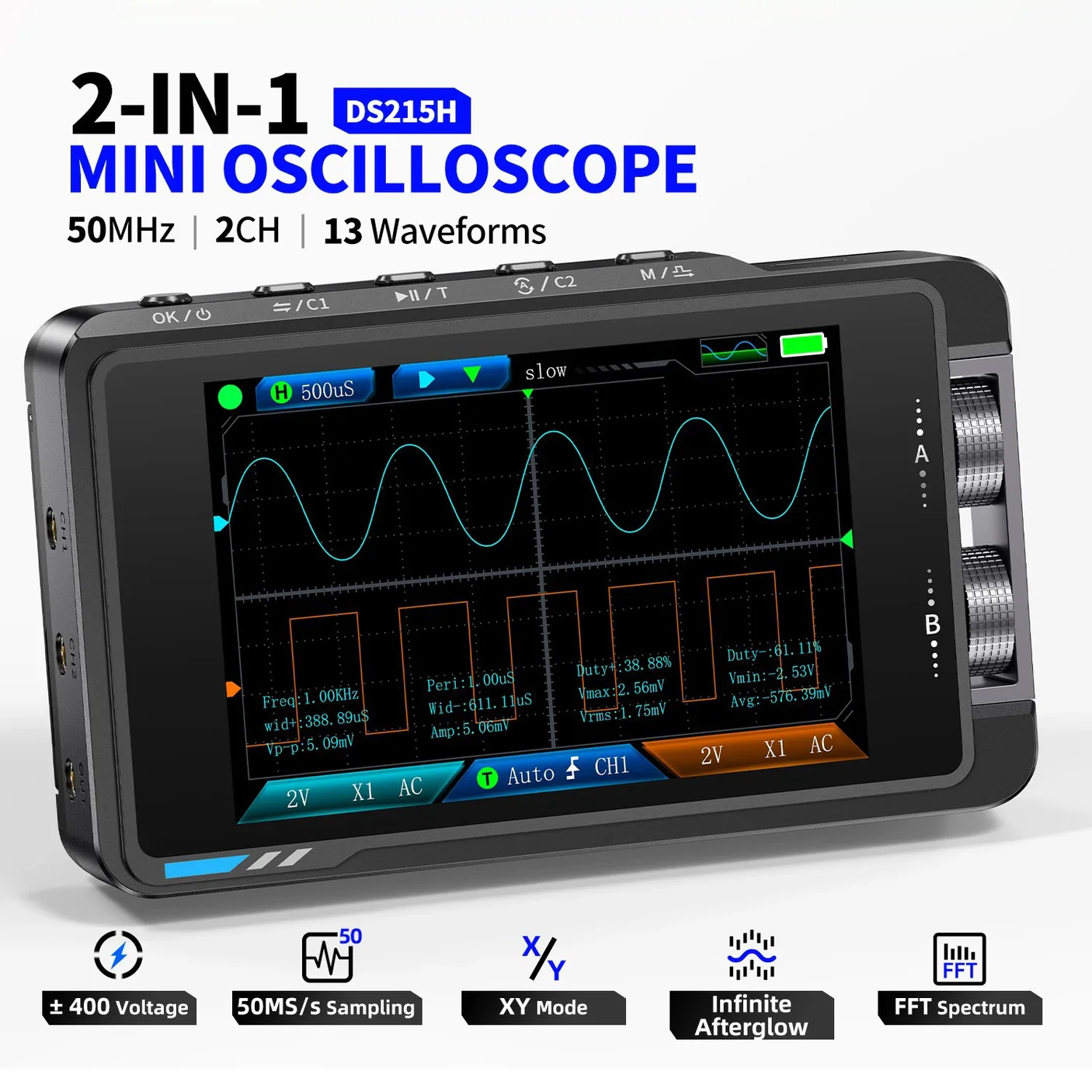

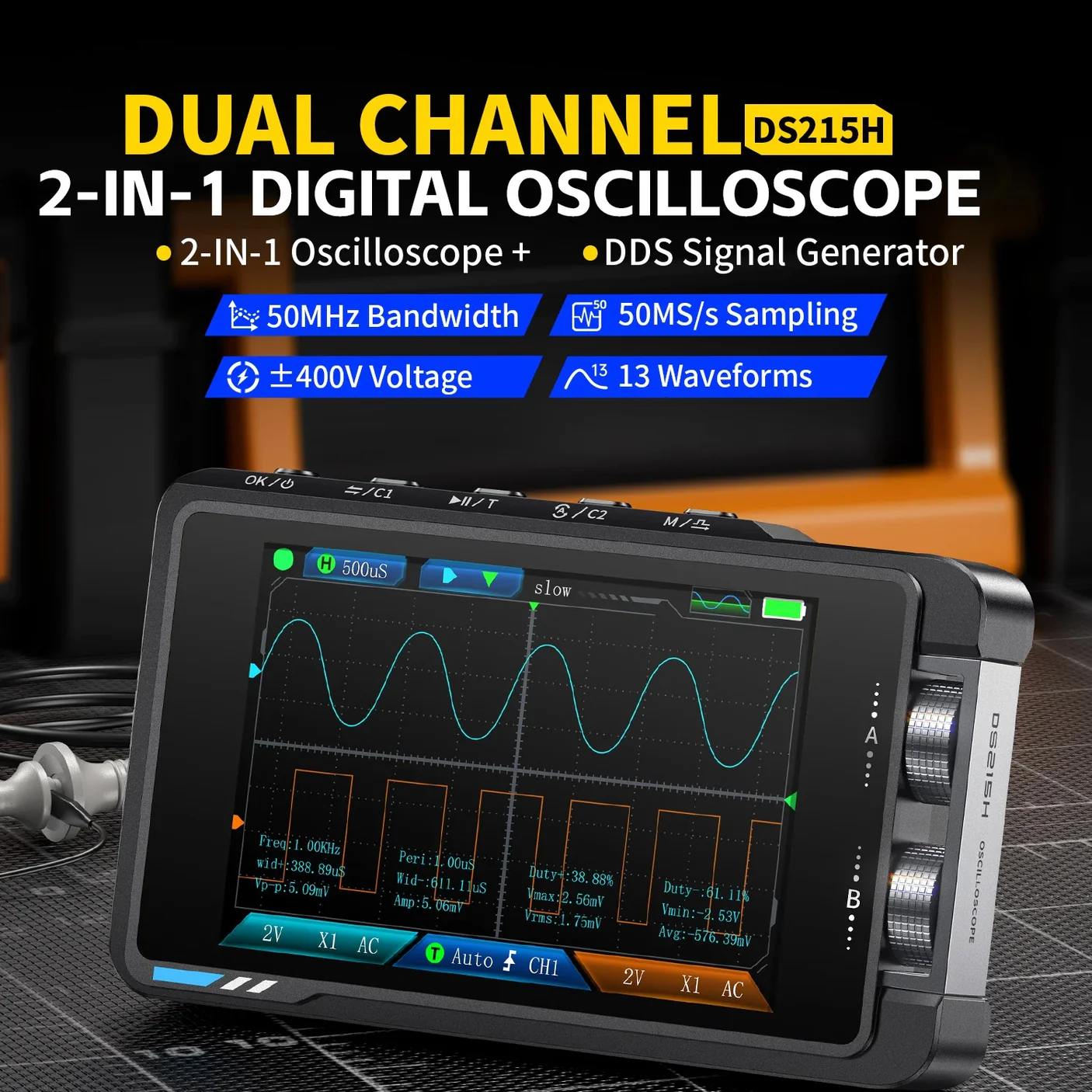

• دو کاره (2-in-1)
  ترکیب یک اسیلوسکوپ دو کاناله با پهنای باند 50MHz و یک فانکشن ژنراتور با خروجی 13 موج مختلف (0 تا 50 کیلوهرتز).
• عملکرد قدرتمند

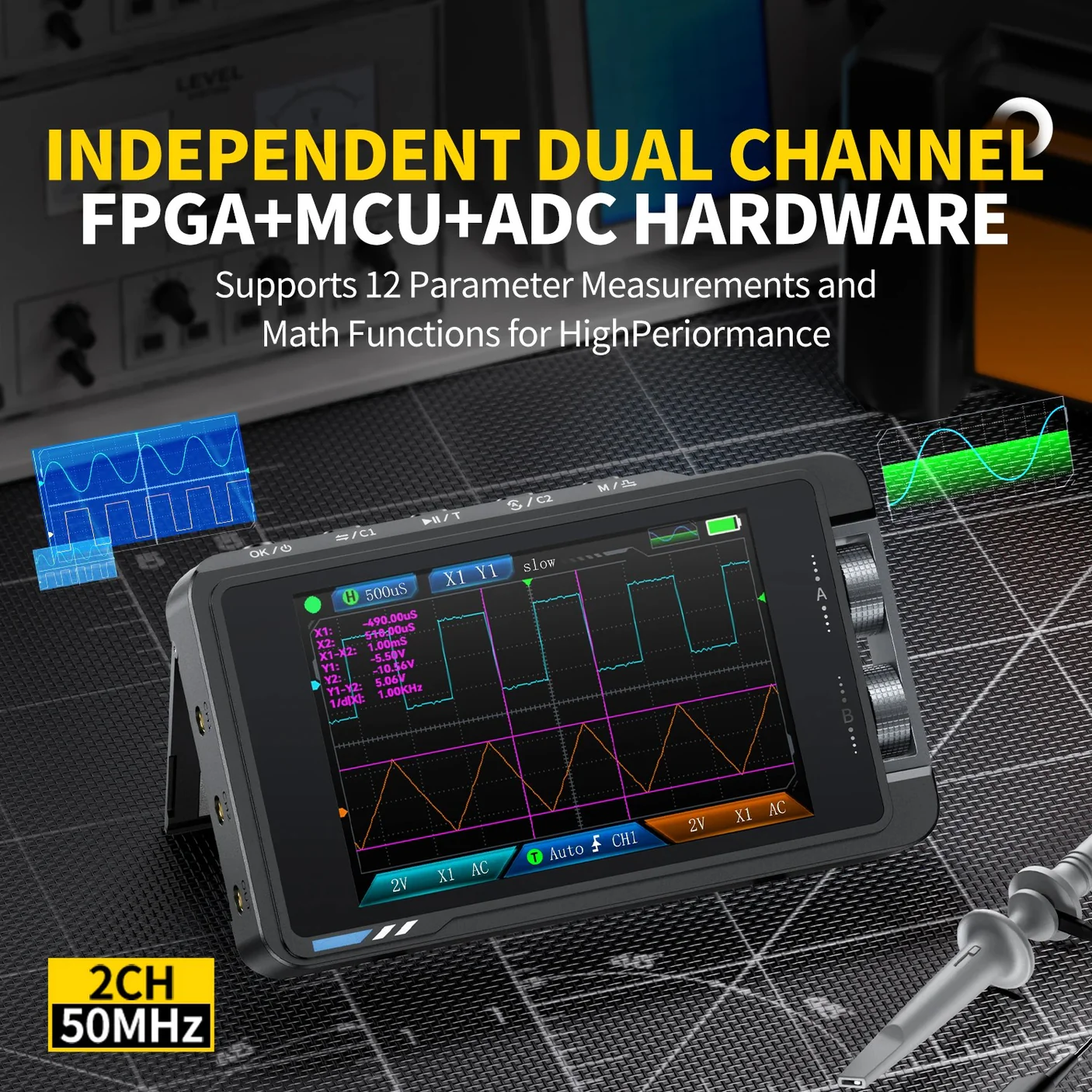

  معماری مبتنی بر FPGA + MCU + ADC با نرخ نمونه‌برداری واقعی 250MS/s و حافظه ذخیره‌سازی 14M.
• صفحه نمایش رنگی IPS
  نمایشگر 3.5 اینچی با وضوح 320×480 پیکسل برای مشاهده دقیق سیگنال‌ها.
• کنترل آسان
  دارای دکمه‌ها و پیچ‌های کنترلی با طراحی کاربرپسند و منوی سریع.
• پشتیبانی از سیگنال‌های بالا
  امکان اندازه‌گیری سیگنال‌های تا ±400 ولت با حفاظت ولتاژ بالا و پشتیبانی از نسبت پراب 1X/10X.
• ذخیره‌سازی و بررسی داده‌ها

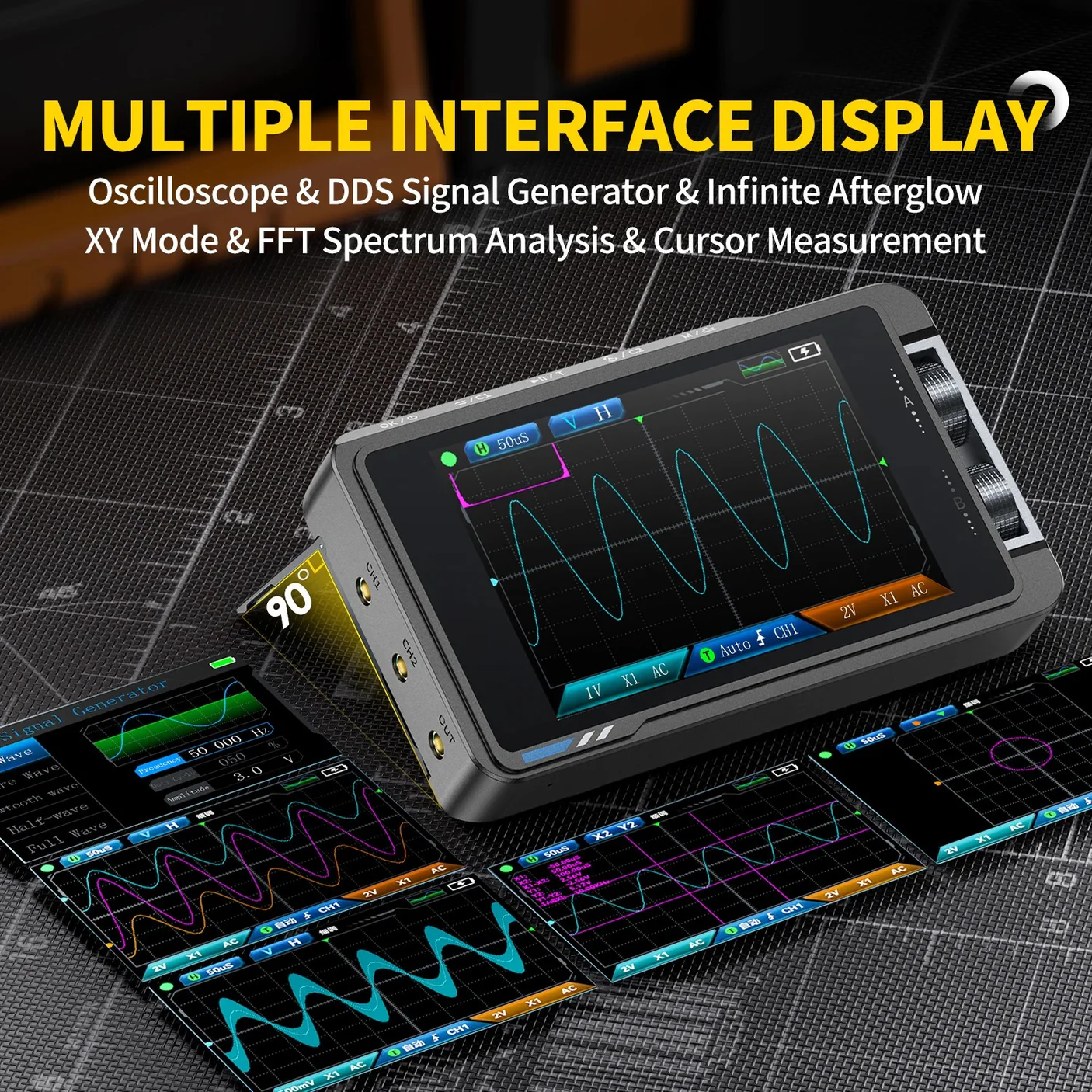

  قابلیت گرفتن اسکرین‌شات و مشاهده مجدد برای تحلیل بهتر سیگنال‌ها.
• باطری قابل شارژ
  مجهز به باتری لیتیومی 1500 میلی‌آمپرساعتی با شارژ USB-C و حداکثر 4 ساعت کار مداوم.
• طراحی سبک و قابل حمل
  با وزنی حدود 138 گرم و ابعاد جمع‌وجور، برای استفاده در محیط‌های متحرک ایده‌آل است.

مشخصات فنی FNIRSI DS215H

عمومی دستگاه:

• صفحه نمایش: رنگی 3.5 اینچ IPS با نور پس‌زمینه قابل تنظیم
• منبع تغذیه: USB Type-C (ورودی 5V/1A)
• باتری: لیتیومی 1500mAh قابل شارژ
• زبان‌ها: انگلیسی، چینی، آلمانی، اسپانیایی، پرتغالی، ژاپنی، کره‌ای، روسی
• ابعاد: حدود 110×66×19.5 میلی‌متر
• وزن: حدود 138 گرم

اسیلوسکوپ:

• تعداد کانال: 2 عدد (دو کاناله)
• پهنای باند: 50MHz
• نرخ نمونه‌برداری: 250MSa/s (واقعی)
• حافظه داخلی: 14M
• بازه زمانی: از 20ns/div تا 20s/div
• حساسیت عمودی: 10mV/div تا 10V/div
• وضوح عمودی: 8 بیت
• امپدانس ورودی: 1MΩ
• حالت نمایش موج: Scroll
• مقادیر قابل اندازه‌گیری: چرخه، فرکانس، ولتاژ پیک به پیک، حداکثر، حداقل، میانگین، RMS، دامنه، چرخه کاری، عرض پالس
• نسبت پراب: 1X و 10X
• اتصال ورودی: AC / DC
• نوع تریگر: لبه بالا / پایین
• محدوده ولتاژ ورودی: ±400V
• حالت تریگر: خودکار، نرمال، تک

فانکشن ژنراتور:

• نوع سیگنال خروجی: موج سینوسی، مربعی، مثلثی و سایر اشکال موجی استاندارد (جمعاً 13 نوع)
• فرکانس خروجی: 0 تا 50 کیلوهرتز
• دقت تنظیم فرکانس: 1Hz
• دامنه موج خروجی: 0.1 تا 3.0 ولت
• چرخه کاری موج مربعی: 0 تا 100 درصد

مزایای مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI DS215H

• دقت و کیفیت بالا
  نرخ نمونه‌برداری بالا و وضوح مناسب برای اندازه‌گیری‌های دقیق در کاربردهای مختلف.
• قابلیت دو منظوره
  ترکیب اسیلوسکوپ و فانکشن ژنراتور در یک دستگاه، فضای کار را کاهش داده و انعطاف‌پذیری بیشتری فراهم می‌کند.
• طراحی ارگونومیک و سبک
  مناسب برای استفاده در محل کار، محیط‌های آموزشی، یا در حال حرکت.
• قابلیت ذخیره‌سازی داده
  امکان ثبت و تحلیل آسان‌تر داده‌ها با قابلیت گرفتن اسکرین‌شات.
• پشتیبانی از ولتاژ بالا
  حفاظت داخلی برای اطمینان از ایمنی هنگام تست سیگنال‌های قوی.

معایب مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI DS215H

• محدودیت فرکانس فانکشن ژنراتور
  فرکانس خروجی تا 50kHz برای برخی کاربردهای پیشرفته ممکن است کافی نباشد.
• مدت زمان محدود استفاده با باتری
  با وجود 4 ساعت عملکرد، برای استفاده‌های طولانی‌تر به منبع تغذیه نیاز دارد.

کاربردهای FNIRSI DS215H

• تعمیرات الکترونیکی
  تحلیل سیگنال و تست عملکرد مدارها در تعمیرات تخصصی.
• آزمایشگاه‌های آموزشی و تحقیقاتی
  مناسب برای دانشجویان و پژوهشگران در رشته‌های برق و الکترونیک.
• پروژه‌های DIY و توسعه سخت‌افزار
  ابزار مناسب برای توسعه‌دهندگان بردهای الکترونیکی و طراحان سیستم‌های تعبیه‌شده.
• بررسی عملکرد سنسورها و میکروکنترلرها
  تحلیل پاسخ‌های خروجی و بررسی پایداری سیگنال‌ها.

نتیجه‌گیری

مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DS215H یک ابزار همه‌کاره، دقیق و جمع‌وجور است که با ترکیب اسیلوسکوپ دو کاناله 50MHz و فانکشن ژنراتور قابل تنظیم تا 50kHz، امکانات متنوعی را در اختیار کاربران حرفه‌ای و علاقه‌مندان به الکترونیک قرار می‌دهد. با قابلیت‌هایی نظیر نمونه‌برداری سریع، صفحه نمایش رنگی، حفاظت ولتاژی بالا و طراحی قابل حمل، این محصول انتخابی عالی برای کارهای تعمیراتی، آموزشی، و توسعه‌ای است.
