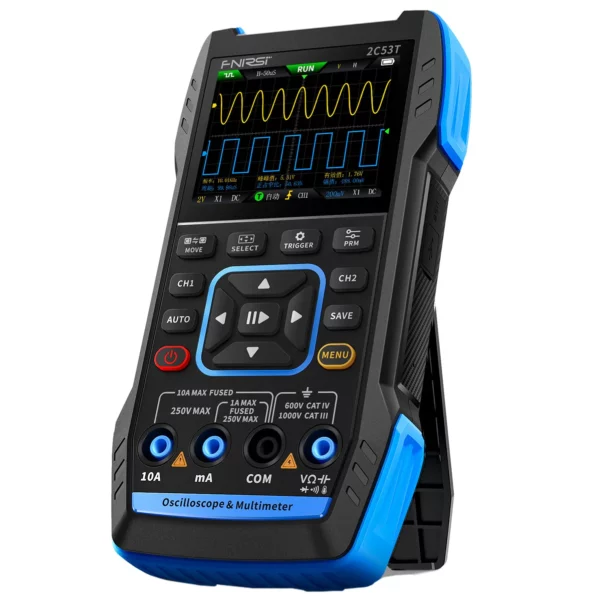

اسیلوسکوپ، مولتی‌متر و فانکشن ژنراتور FNIRSI مدل 2C53T

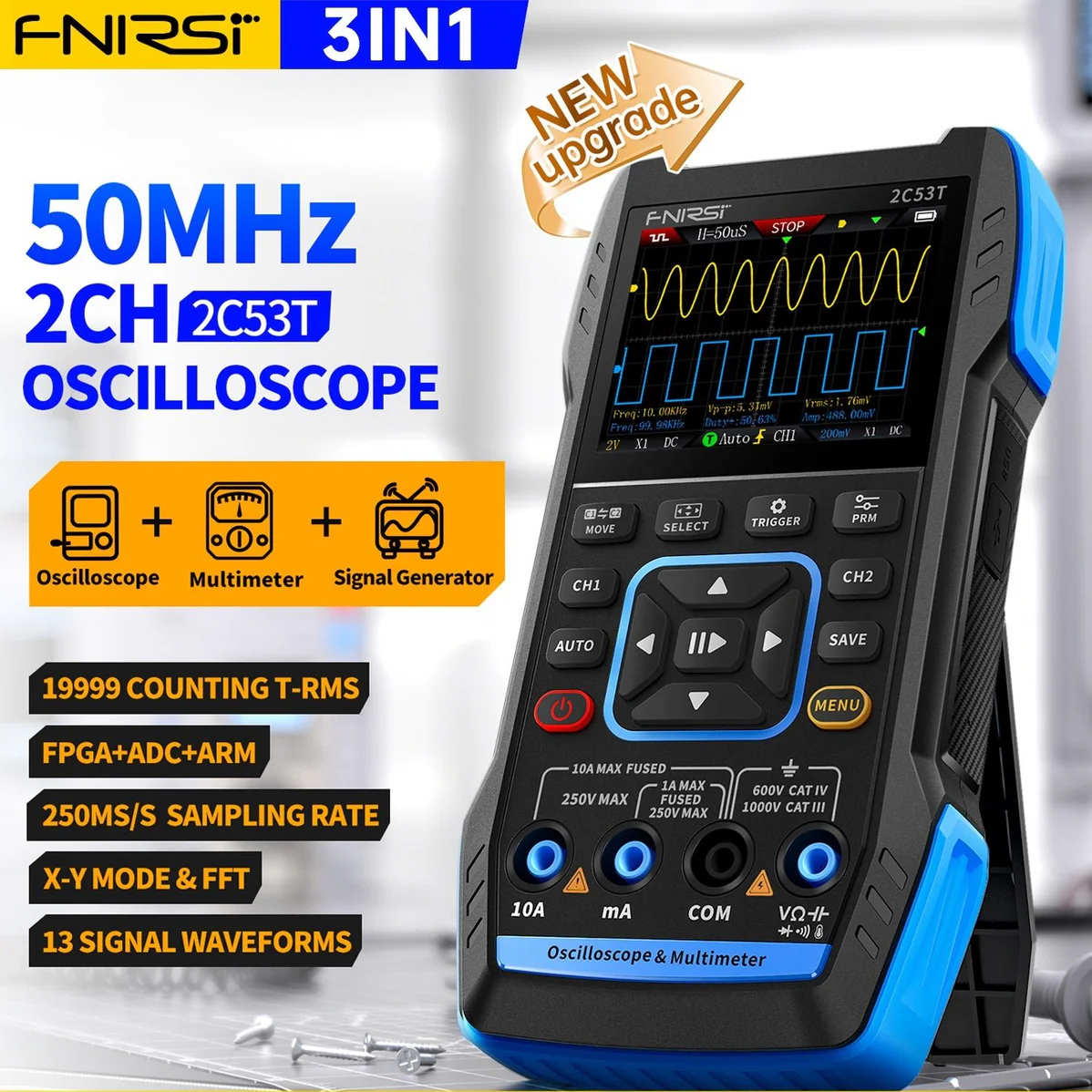

اسیلوسکوپ، مولتی‌متر و فانکشن ژنراتور FNIRSI مدل 2C53T، یک ابزار سه‌کاره، قدرتمند و قابل حمل است که برای مهندسان، تعمیرکاران حرفه‌ای، مراکز تحقیق و توسعه و محیط‌های آموزشی طراحی شده است. این دستگاه نسخه ارتقاءیافته مدل 2C23T بوده و با پهنای باند 50MHz، نرخ نمونه‌برداری 250MS/s، اسیلوسکوپ دو کاناله، مولتی‌متر True RMS و فانکشن ژنراتور DDS تا 50kHz، مجموعه‌ای کامل از ابزارهای اندازه‌گیری را در یک بدنه جمع‌وجور ارائه می‌دهد.

ویژگی‌های کلیدی اسیلوسکوپ، مولتی‌متر و فانکشن ژنراتور FNIRSI مدل 2C53T

• نسخه ارتقاءیافته و حرفه‌ای

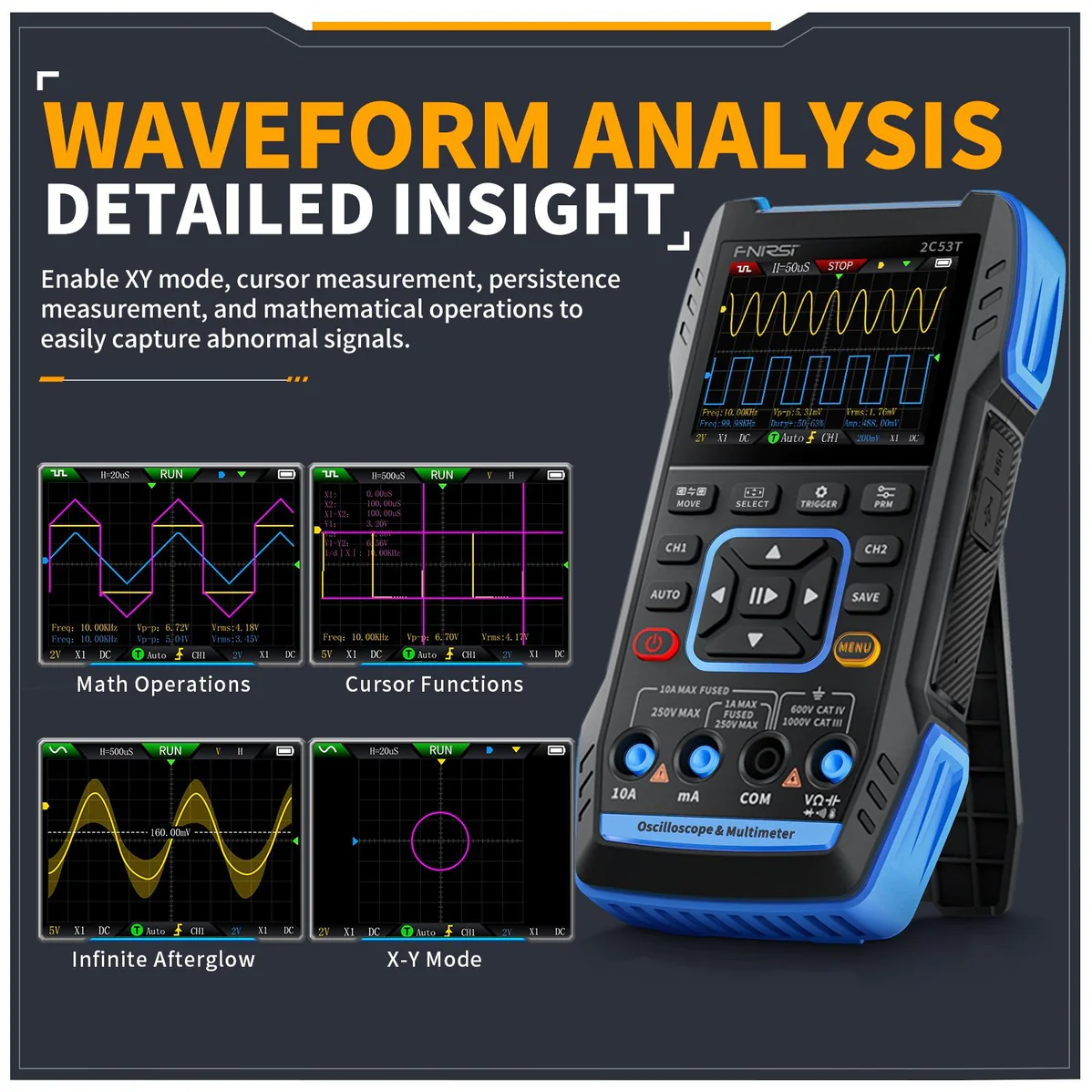

  مدل 2C53T با بهبود گستره اندازه‌گیری و افزودن قابلیت‌هایی مانند محاسبات ریاضی، FFT، اندازه‌گیری با کرسر، حالت ماندگاری موج (Persistence)، حالت XY و ذخیره تصویر موج، عملکردی فراتر از مدل‌های قبلی ارائه می‌دهد.
• اسیلوسکوپ دو کاناله قدرتمند

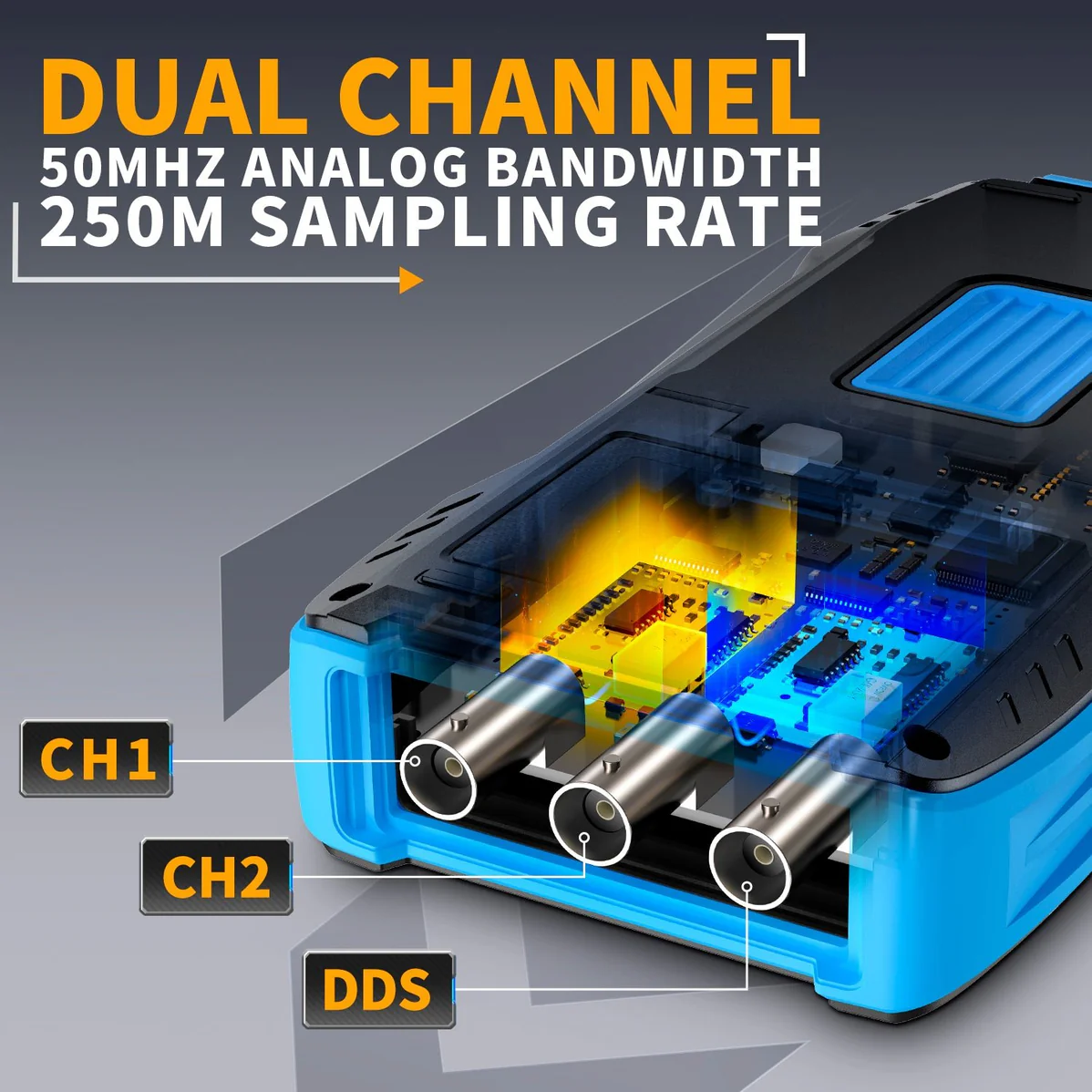

  دارای دو کانال مستقل با پهنای باند 50MHz برای هر کانال و نرخ نمونه‌برداری 250MS/s، مناسب تحلیل سیگنال‌های آنالوگ و دیجیتال با دقت بالا.
• مولتی‌متر دیجیتال 4.5 رقمی True RMS
  مولتی‌متر داخلی با 20000 کانت (19999 Counts)، اندازه‌گیری دقیق ولتاژ، جریان، مقاومت، ظرفیت خازنی، دما، دیود و تست اتصال کوتاه را پشتیبانی می‌کند.
• فانکشن ژنراتور DDS داخلی
  قابلیت تولید 13 نوع موج مختلف با فرکانس خروجی تا 50kHz و گام تنظیم 1 هرتز، مناسب شبیه‌سازی و تست پاسخ مدارها.
• ذخیره‌سازی و انتقال داده
  امکان ذخیره اسکرین‌شات موج‌ها با یک کلیک و انتقال آن‌ها به کامپیوتر از طریق درگاه Type-C برای تحلیل ثانویه.
• طراحی صنعتی و ایمن
  استفاده از معماری سخت‌افزاری FPGA + MCU + ADC همراه با ماژول محافظت ولتاژ بالا، ایمنی اندازه‌گیری تا ±400V را تضمین می‌کند.

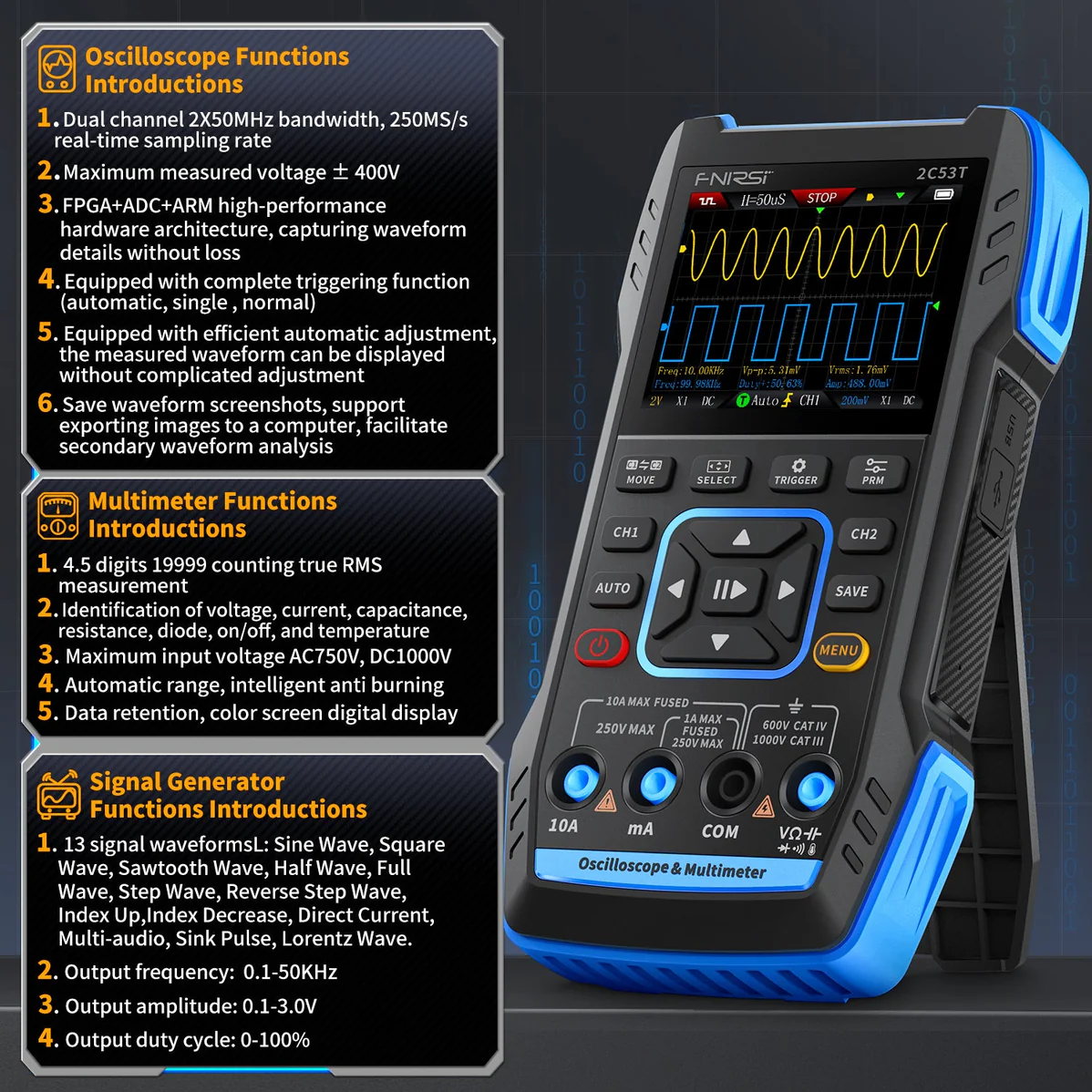

مشخصات فنی FNIRSI 2C53T

عمومی دستگاه:

• صفحه نمایش: 2.8 اینچ LCD رنگی HD
• رزولوشن: 320×240
• شارژ: USB Type-C با ولتاژ 5V/1A
• باتری: لیتیومی 3000mAh قابل شارژ
• زمان آماده‌به‌کار: تا 6 ساعت (شرایط آزمایشگاهی)
• زبان منو: چینی و انگلیسی
• ابعاد: 167×89×35 میلی‌متر
• وزن: حدود 300 گرم

اسیلوسکوپ:

• تعداد کانال: 2 کانال مستقل
• نرخ نمونه‌برداری: 250MS/s
• پهنای باند آنالوگ: 50MHz برای هر کانال
• عمق ذخیره‌سازی: 1Kpts
• حساسیت عمودی: 10mV/div تا 10V/div (در حالت X1)
• بازه زمانی: 10ns/div تا 20s/div
• حداکثر ولتاژ قابل اندازه‌گیری: ±400 ولت
• امپدانس ورودی: 1MΩ
• حالت تریگر: Auto / Normal / Single
• نوع تریگر: لبه بالارونده و پایین‌رونده
• حالت نمایش: Y-T، Rolling، X-Y
• کوپلینگ: AC / DC
• Persistence: خاموش، 500ms، 1s، بی‌نهایت
• عملیات ریاضی: 8 عمل پایه + FFT
• ذخیره و خروجی تصویر موج: پشتیبانی می‌شود
• اندازه‌گیری با کرسر: پشتیبانی می‌شود

فانکشن ژنراتور:

• فرکانس خروجی: 0 تا 50 کیلوهرتز
• دامنه خروجی: 0 تا 3 ولت
• چرخه کاری موج مربعی: 0 تا 100 درصد
• انواع موج خروجی: سینوسی، مربعی، دندانه‌اره‌ای، نیم‌موج، تمام‌موج، پله‌ای، پله‌ای معکوس، افزایش نمایی، کاهش نمایی، DC، چند تون، پالس Sink، موج لورنتس

مولتی‌متر:

• ولتاژ DC: تا 1000 ولت
• ولتاژ AC: تا 750 ولت
• جریان AC/DC: تا 9.999 آمپر
• مقاومت: تا 19.999 مگااهم
• ظرفیت خازنی: تا 99.99 میلی‌فاراد
• اندازه‌گیری دما: از ‎-55 تا 1300 درجه سانتی‌گراد
• تست دیود: دارد
• تست اتصال کوتاه (Continuity): دارد

مزایای اسیلوسکوپ، مولتی‌متر و فانکشن ژنراتور FNIRSI 2C53T

• ترکیب سه ابزار مهم در یک دستگاه
• اسیلوسکوپ دو کاناله با پهنای باند 50MHz
• مولتی‌متر True RMS با دقت بالا
• فانکشن ژنراتور داخلی با 13 نوع موج
• ذخیره و انتقال آسان داده‌ها
• باتری قدرتمند و قابل حمل
• مناسب کارهای حرفه‌ای، آموزشی و صنعتی

معایب اسیلوسکوپ، مولتی‌متر و فانکشن ژنراتور FNIRSI 2C53T

• عمق ذخیره‌سازی 1Kpts برای برخی تحلیل‌های بسیار پیشرفته محدود است
• فاقد ارتباط بی‌سیم (WiFi یا Bluetooth)

کاربردهای FNIRSI 2C53T

• تعمیرات تخصصی تجهیزات الکترونیکی
• تحلیل و عیب‌یابی مدارهای آنالوگ و دیجیتال
• آموزش الکترونیک در دانشگاه‌ها و هنرستان‌ها
• پروژه‌های DIY و تحقیق و توسعه (R&D)
• تست پاسخ مدارها با فانکشن ژنراتور داخلی

نتیجه‌گیری

اسیلوسکوپ، مولتی‌متر و فانکشن ژنراتور FNIRSI مدل 2C53T، یک ابزار سه‌کاره حرفه‌ای، دقیق و قابل حمل است که با اسیلوسکوپ دو کاناله 50MHz، مولتی‌متر True RMS و فانکشن ژنراتور 50kHz، نیاز کاربران حرفه‌ای و نیمه‌حرفه‌ای را به‌طور کامل پوشش می‌دهد. کیفیت ساخت بالا، امکانات پیشرفته و طراحی جمع‌وجور، این دستگاه را به انتخابی ایده‌آل برای تعمیرکاران، مهندسان و محیط‌های آموزشی تبدیل کرده است.

لینک کالا در سایت سازنده : کلیک کنید
