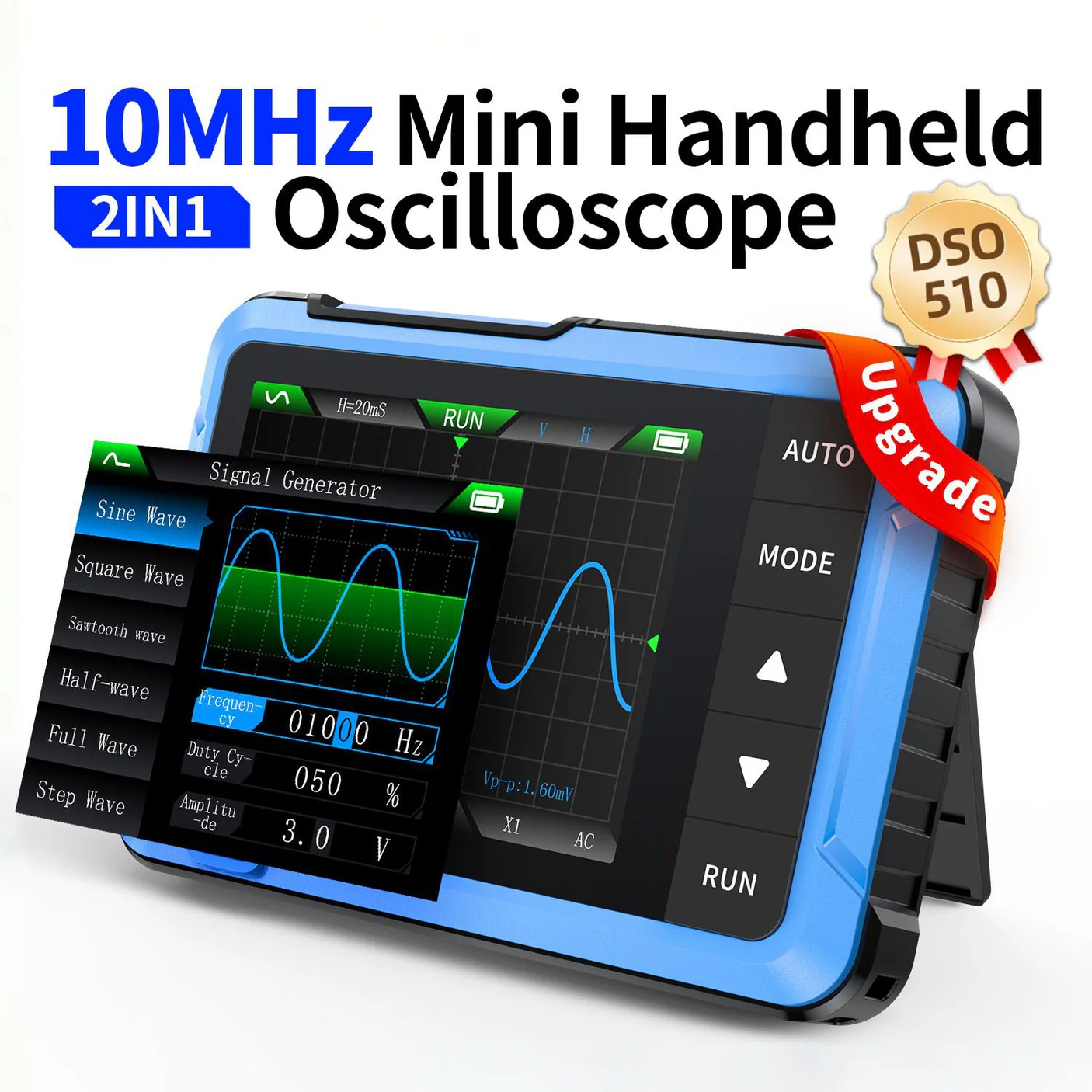

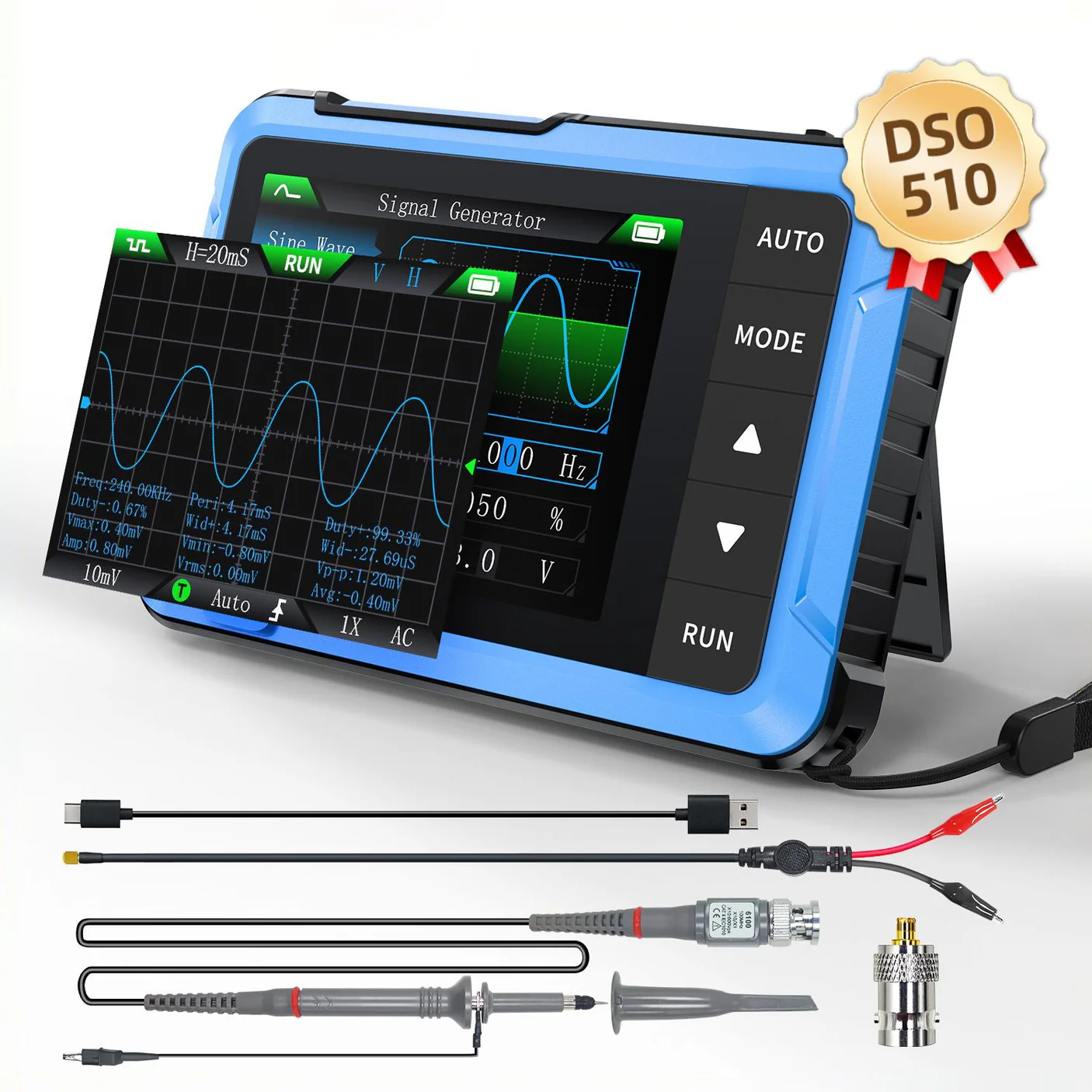

مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DSO-510

مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DSO-510 یک دستگاه دستی و جمع‌وجور با پهنای باند 10MHz و نرخ نمونه‌برداری 48MS/s است که مناسب استفاده در تعمیرات پیچیده، تحقیق و توسعه، و آموزش می‌باشد. این دستگاه با قابلیت‌های دقیق اندازه‌گیری، نمایشگر با کیفیت، و فانکشن ژنراتور 50kHz، ابزار کاملی برای مهندسان و علاقه‌مندان الکترونیک است.

ویژگی‌های کلیدی مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DSO-510

• نسخه ارتقاء یافته

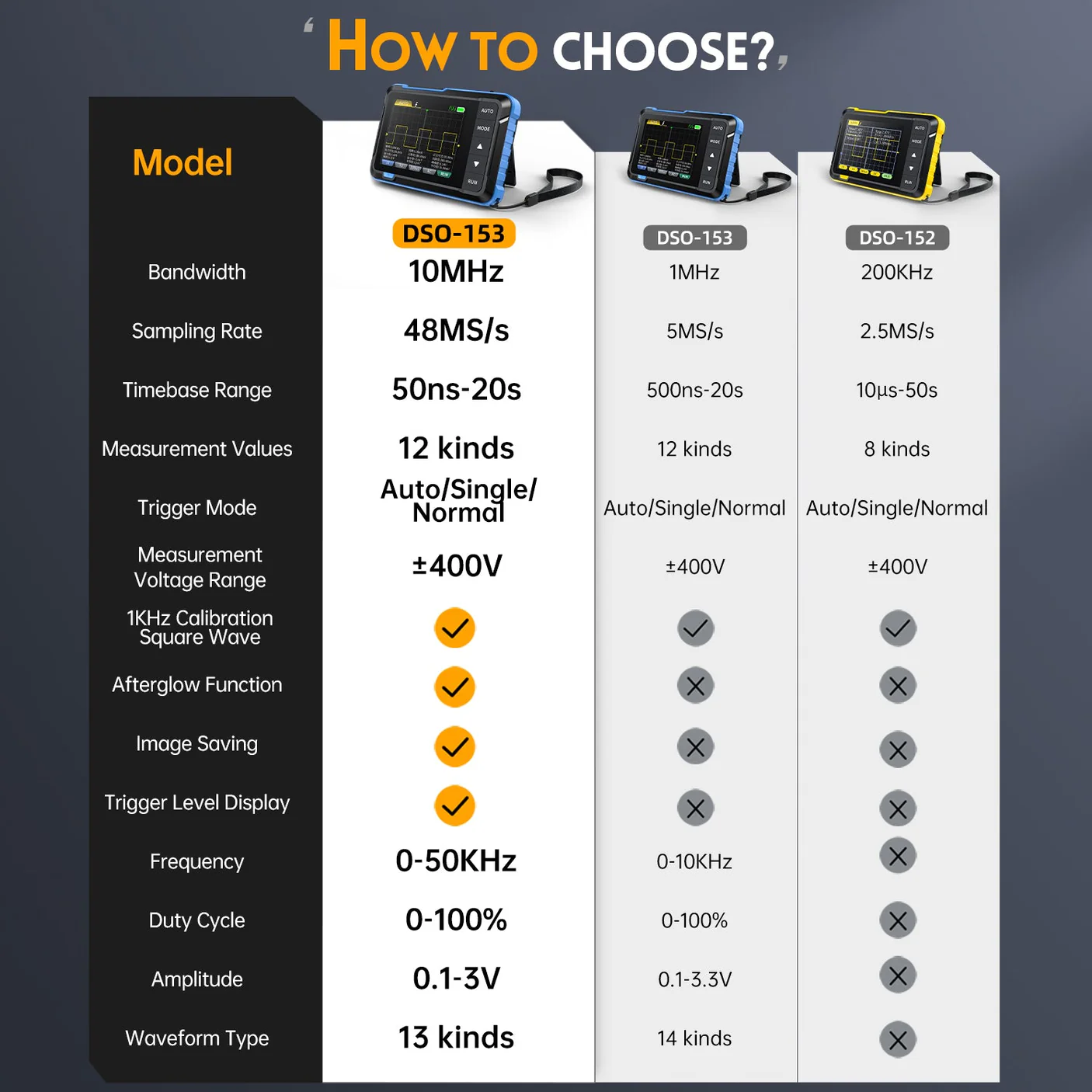

  بهبود یافته از مدل DSO152 با پهنای باند 10MHz و نرخ نمونه‌برداری 48MS/s، بازه زمانی 50ns تا 20s.

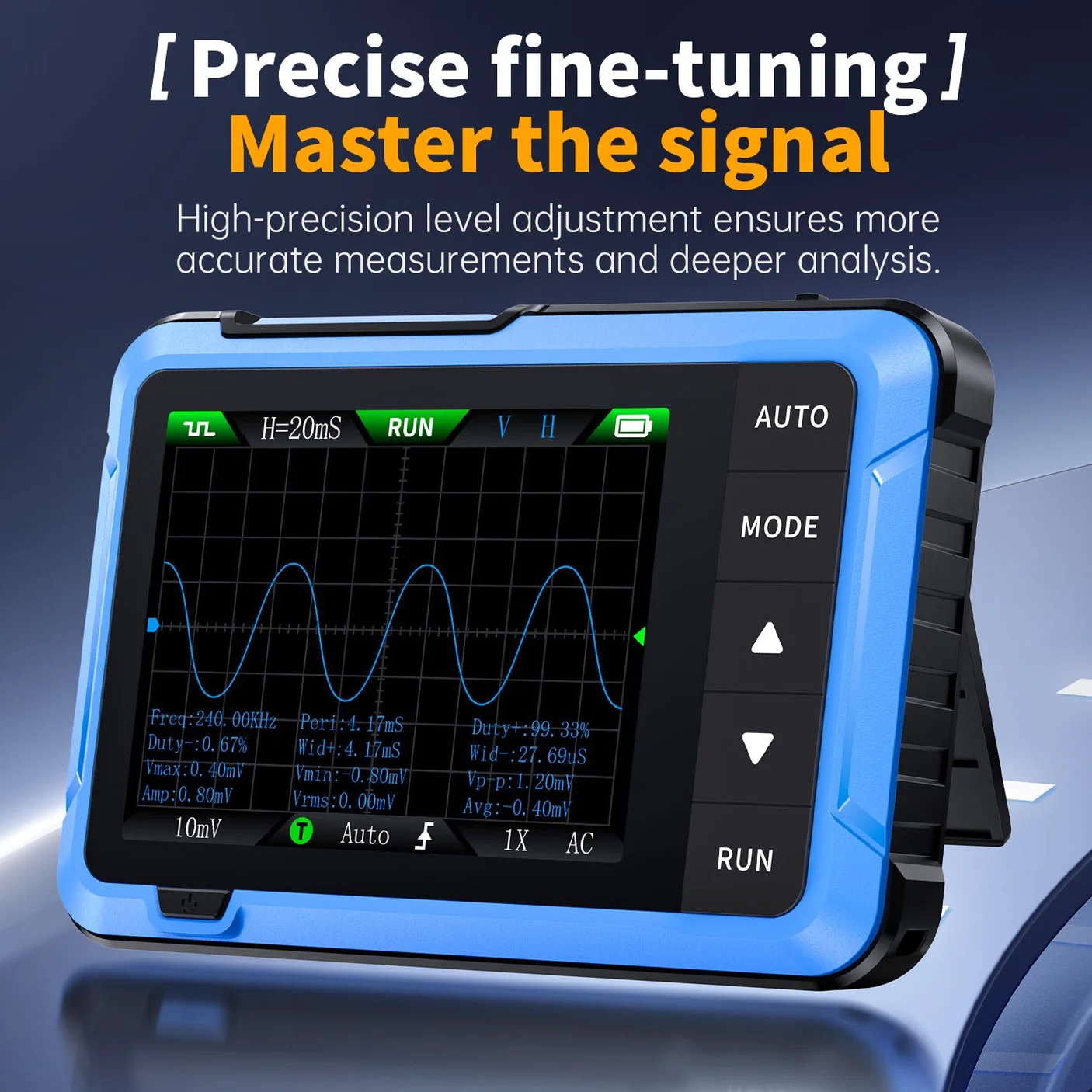

• اندازه‌گیری دقیق

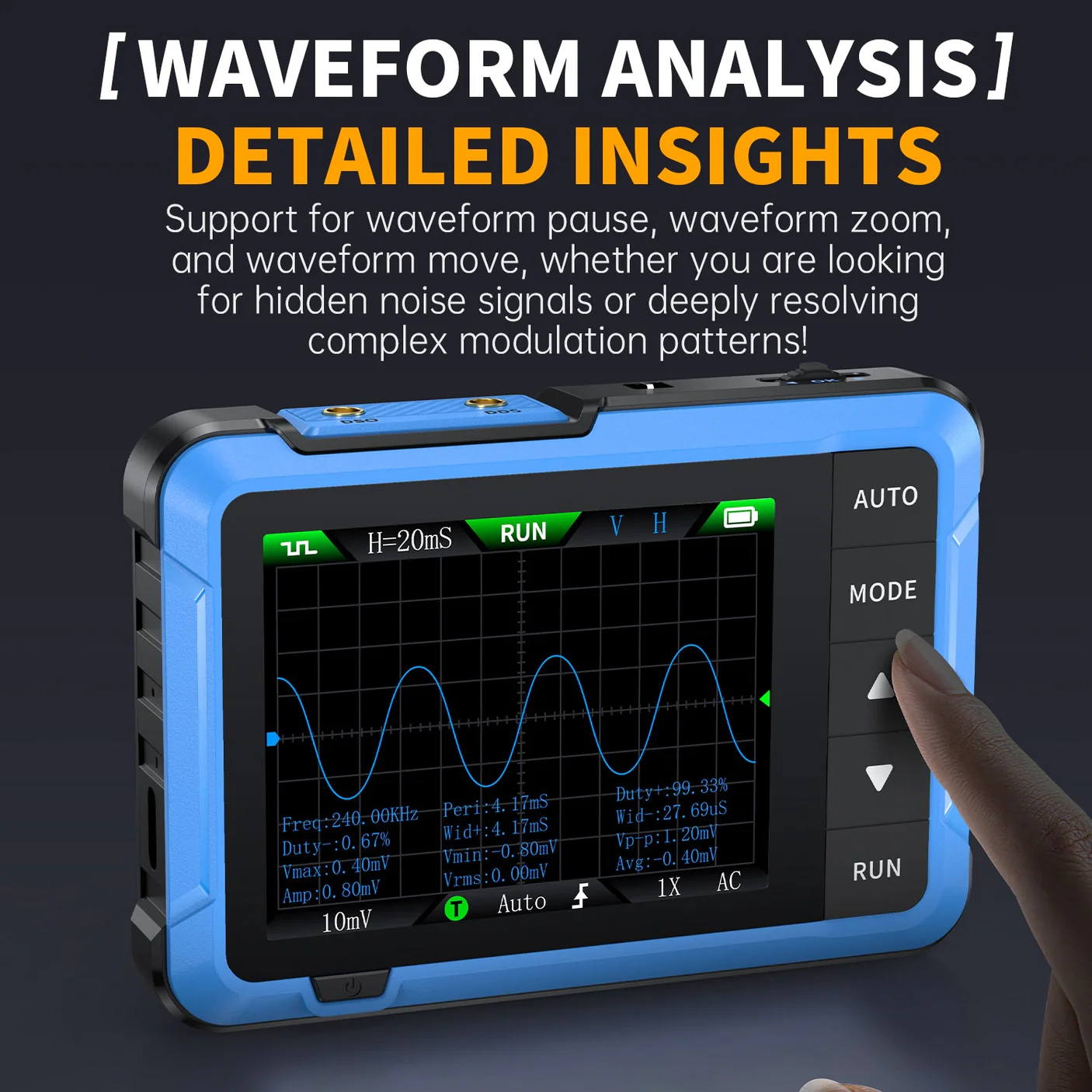

  پشتیبانی از نمایش سطح سیگنال با ویژگی‌های مثل پس‌تاب بی‌نهایت، امکان مقیاس‌گذاری، تعلیق، حرکت موج و ذخیره‌سازی تصاویر.
• فانکشن ژنراتور DDS
  قابلیت خروجی 13 نوع موج مختلف با فرکانس حداکثر 50 کیلوهرتز برای شبیه‌سازی سیگنال‌های متنوع.
• طراحی حرفه‌ای
  مناسب سیگنال‌های آنالوگ دوره‌ای و دیجیتال غیر دوره‌ای با صفحه نمایش 2.8 اینچی LCD با رزولوشن 320×240.
• عملکرد خودکار آسان
  کلید AUTO برای تنظیم سریع و بهینه پارامترهای اندازه‌گیری.
• باطری با دوام
  باتری لیتیومی 1000mAh با پشتیبانی از شارژ Type-C برای استفاده طولانی‌مدت.

مشخصات فنی FNIRSI DSO-510

عمومی دستگاه:

• صفحه نمایش: 2.8 اینچ TFT LCD با رزولوشن 320×240
• شارژ از طریق USB Type-C (5V/1A)
• باتری: لیتیومی با ظرفیت 1000mAh
• ابعاد: 99×68.3×19.5 میلی‌متر
• وزن: 104 گرم

اسیلوسکوپ:

• تعداد کانال: 1 عدد
• نرخ نمونه‌برداری واقعی: 48MS/s
• پهنای باند: 10MHz
• حساسیت عمودی: 10mV/div تا 20V/div
• بازه زمانی: 50ns/div تا 20s/div
• محدوده ولتاژ:
  حالت X1: ±40 ولت (ولتاژ پیک به پیک 80 ولت)
  حالت X10: ±400 ولت (ولتاژ پیک به پیک 800 ولت)
• حالت تریگر: اتوماتیک، نرمال، تک
• لبه تریگر: بالا رونده / پایین رونده
• اتصال: AC / DC

فانکشن ژنراتور:

• فرکانس خروجی: 0 تا 50 کیلوهرتز
• چرخه کاری موج مربعی: 0 تا 100 درصد
• دامنه موج: 0.1 تا 3.0 ولت
• انواع موج: سینوسی، مربعی، مثلثی، نیم موج، موج کامل، پله، پله معکوس، افزایش نمایی، کاهش نمایی، سیگنال DC، چند تون، پالس Sink، موج لورنتس

مزایای مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI DSO-510

• دقت بالا
  نمونه‌برداری سریع و پردازش دقیق سیگنال‌ها در بازه فرکانسی 10MHz.
• کاربری آسان
  کلید AUTO برای تنظیم خودکار پارامترها و منوی ساده.
• فانکشن ژنراتور داخلی
  تولید انواع موج‌ها برای تست و شبیه‌سازی سیگنال‌ها.
• صفحه نمایش با کیفیت
  مشاهده واضح و آسان موج‌ها با نمایشگر 2.8 اینچی HD.
• طراحی جمع‌وجور و سبک
  وزن کم و ابعاد مناسب برای حمل آسان در محل کار یا کلاس درس.
• باتری قدرتمند
  تا 4 ساعت استفاده مداوم با شارژ سریع USB-C.

معایب مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI DSO-510

• یک کاناله بودن
  مناسب پروژه‌های ساده‌تر و تعمیرات معمولی، ولی برای پروژه‌های پیشرفته‌تر نیاز به اسیلوسکوپ دو کاناله است.
• فرکانس محدود
  پهنای باند 10MHz ممکن است برای سیگنال‌های فرکانس بالا کافی نباشد.

کاربردهای FNIRSI DSO-510

• تعمیرات تخصصی و روزمره
  مناسب برای تحلیل سیگنال‌های آنالوگ و دیجیتال در تعمیر دستگاه‌ها.
• آموزش و آزمایشگاه
  استفاده در محیط‌های آموزشی برای آموزش مفاهیم الکترونیک و تست عملی.
• پروژه‌های DIY و توسعه
  ابزار کم حجم و کاربردی برای ساخت و تست مدارهای الکترونیکی.
• شبیه‌سازی و تست سیگنال
  استفاده از فانکشن ژنراتور داخلی برای تست پاسخ مدارها به سیگنال‌های مختلف.

نتیجه‌گیری

مینی اسیلوسکوپ و فانکشن ژنراتور FNIRSI مدل DSO-510 ابزاری دقیق، جمع‌وجور و مقرون‌به‌صرفه است که با امکاناتی نظیر نمونه‌برداری 48MS/s، پهنای باند 10MHz و فانکشن ژنراتور 50kHz، پاسخگوی نیازهای کاربران در تعمیرات، آموزش و پروژه‌های توسعه است. طراحی کاربرپسند و باتری قدرتمند، آن را به گزینه‌ای مناسب برای استفاده سیار و محیط‌های مختلف تبدیل کرده است.

لینک کالا در سایت سازنده : کلیک کنید
